適材適所工法
10のご提案
鉄骨をデザインするために、
現場施工から読み解く
当社では製造から請負工事までを一貫して対応することで、多様化するお客様のニーズに合わせた耐火被覆工法をご提供してまいりました。
ここでは近年ご相談の多い内容について、施設ごとに適材適所の工法をご提案します。
施設別 10のご提案一覧

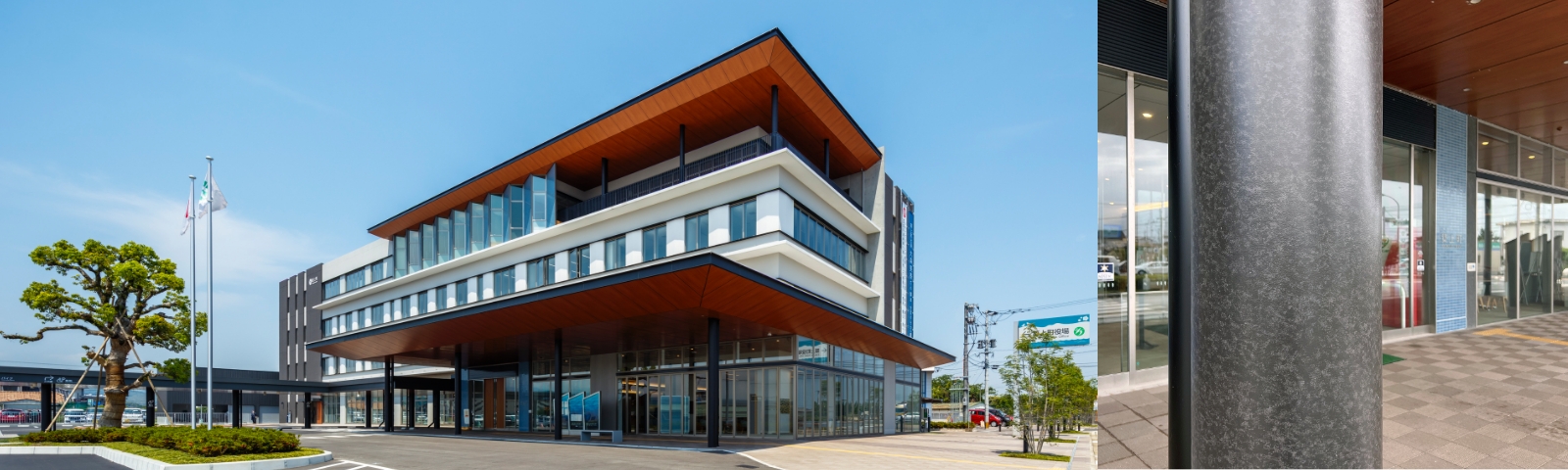

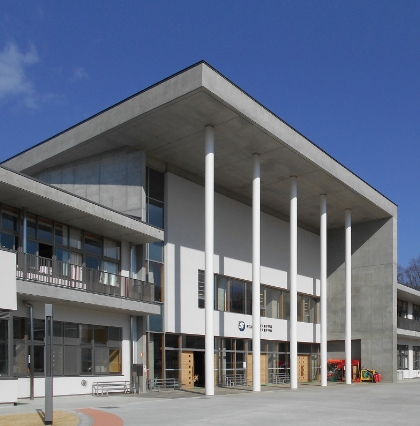

ガラスカーテンウォールぎわやエントランスで多用される
あらわし鉄骨の丸柱は
けい酸カルシウム板・
金属パネル工法から
耐火シートへ
ガラスカーテンウォールぎわやエントランスで多用される
あらわし鉄骨の丸柱は
けい酸カルシウム板・
金属パネル工法から
耐火シートへ

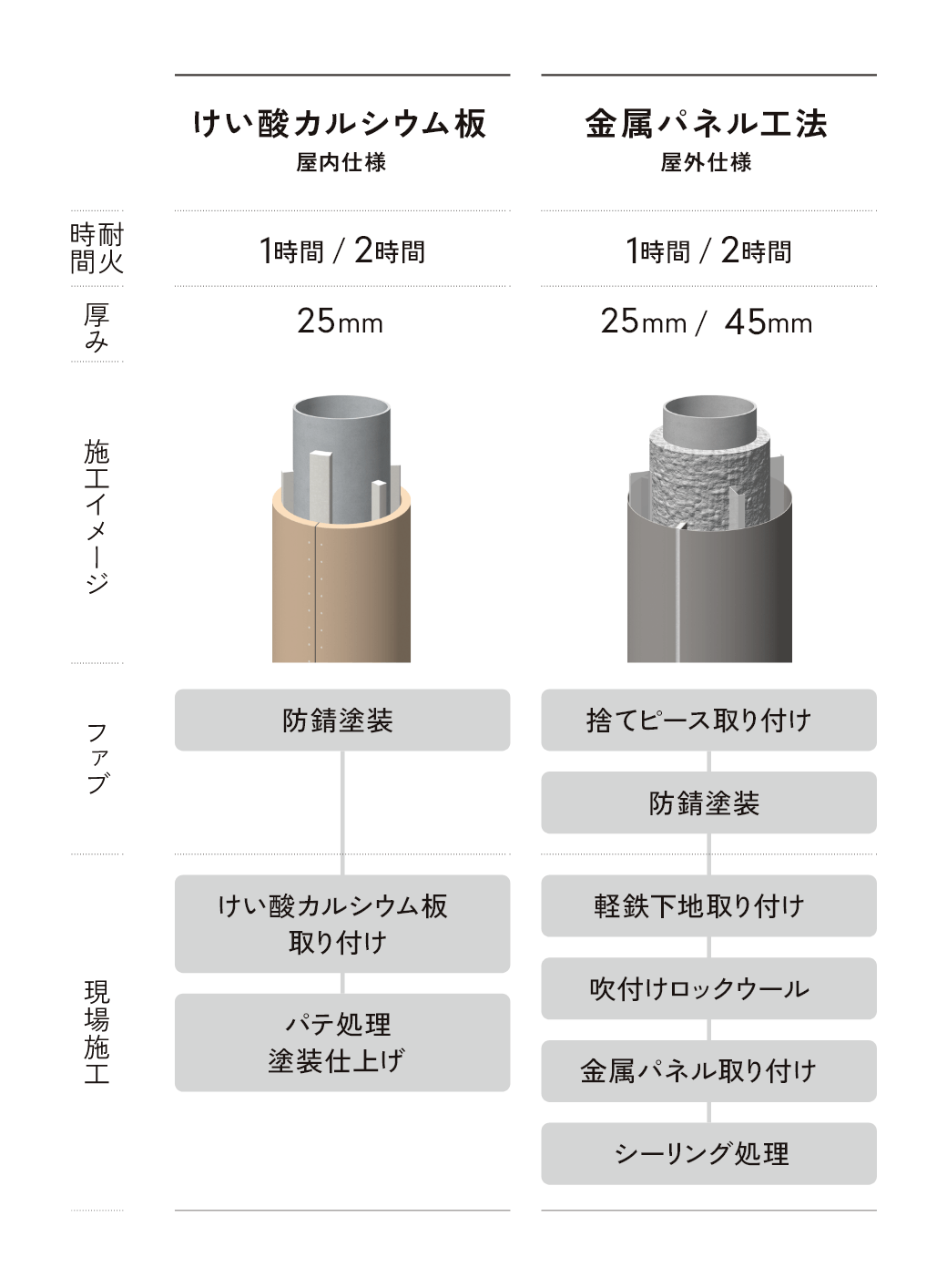

- 屋内けい酸カルシウム板、吹付けロックウール等耐火被覆材＋ボード
- 屋外金属パネル工法（吹付けロックウール等耐火被覆材＋金属パネル）
丸柱の径が大きくなってしまう

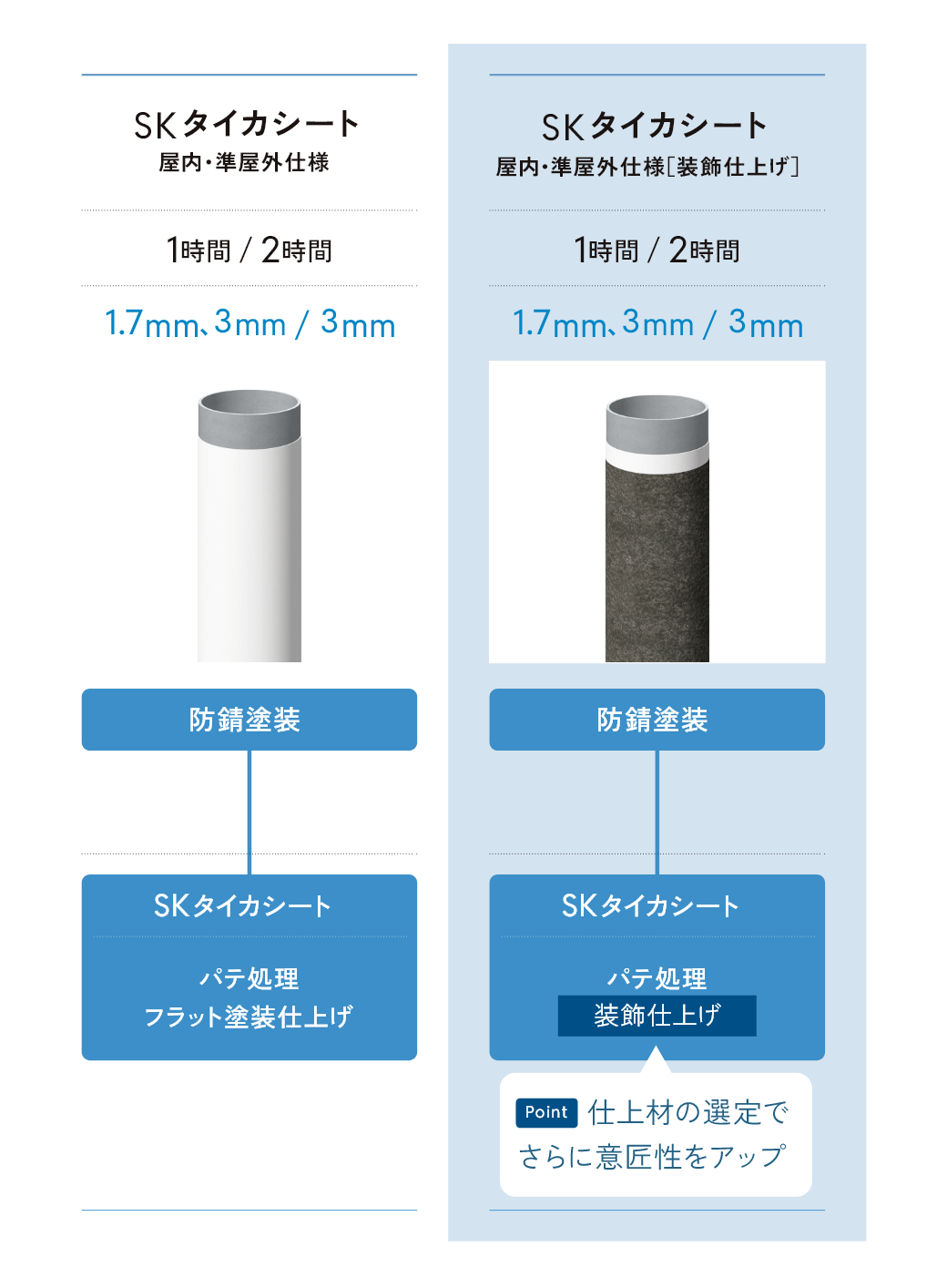

- 屋内・準屋外耐火シート（SKタイカシート）なら
わずか1.7mm、3mmの厚さで細くフラットな
仕上げが可能

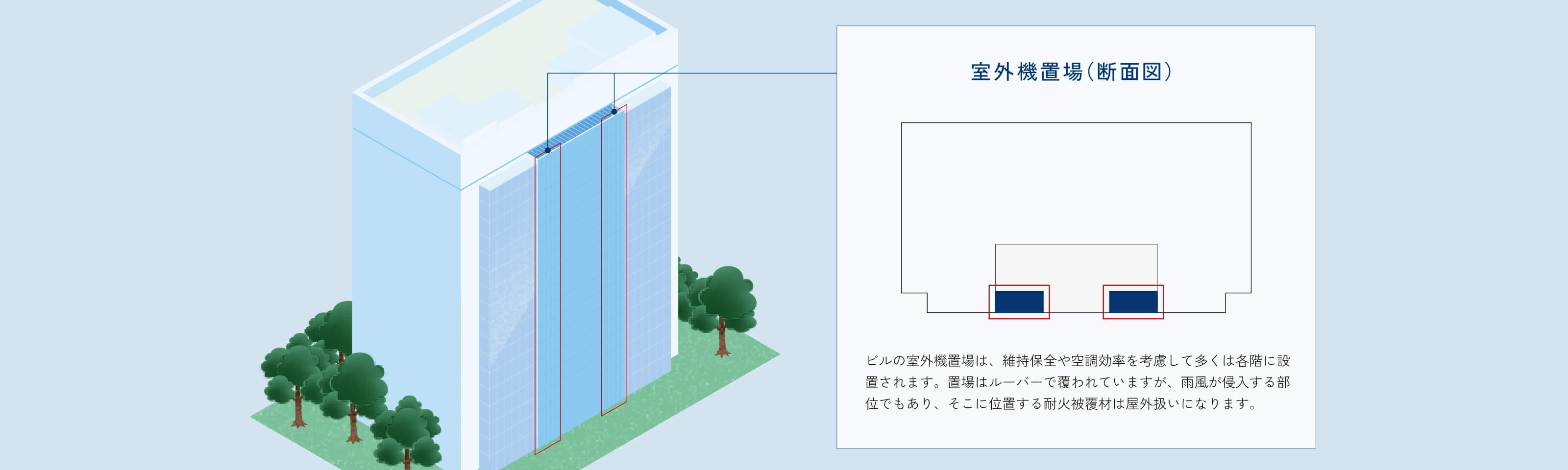

ビル・データセンターにおける
外部室外機置場の柱・梁は
金属パネル工法から
2液反応硬化型耐火塗料へ
ビル・データセンターにおける
外部室外機置場の柱・梁は
金属パネル工法から
2液反応硬化型耐火塗料へ

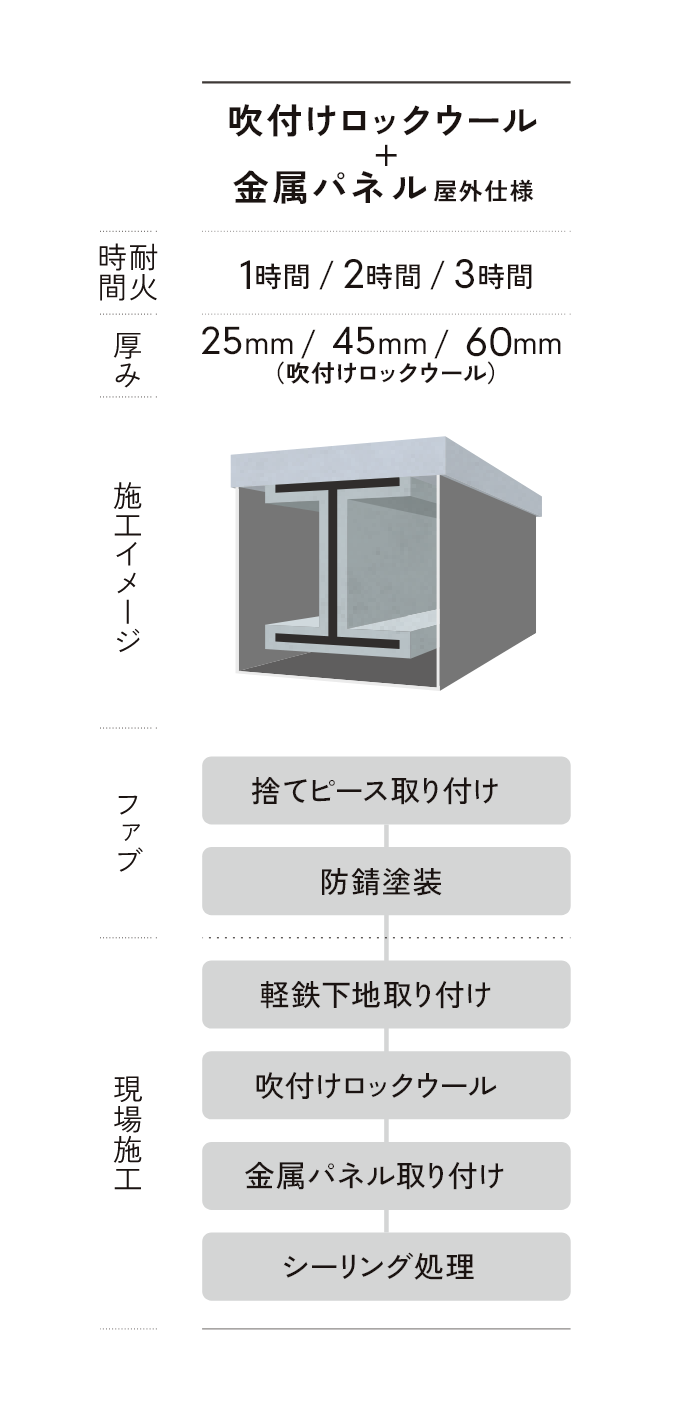

吹付けロックウールor巻付け耐火被覆材+金属パネル
ファブでの捨てピース取り付け、現場での軽鉄下地取り付けを伴う
飛散養生や複雑な取り付けがあり、工程がかかる

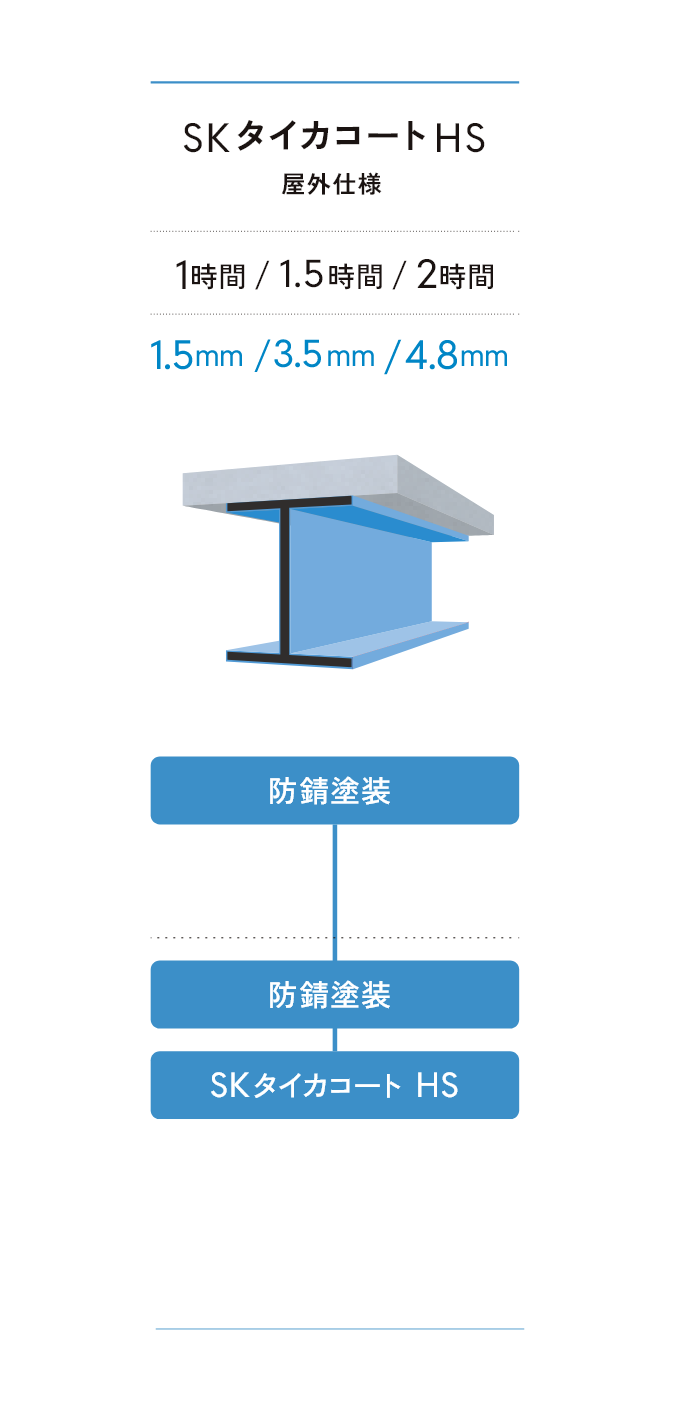

耐水性が向上した2液反応硬化型耐火塗料（SKタイカコートHS）なら一工種のため
工程数、コスト面でメリット
3時間耐火
セラミック系耐火被覆材
セラタイカ2号

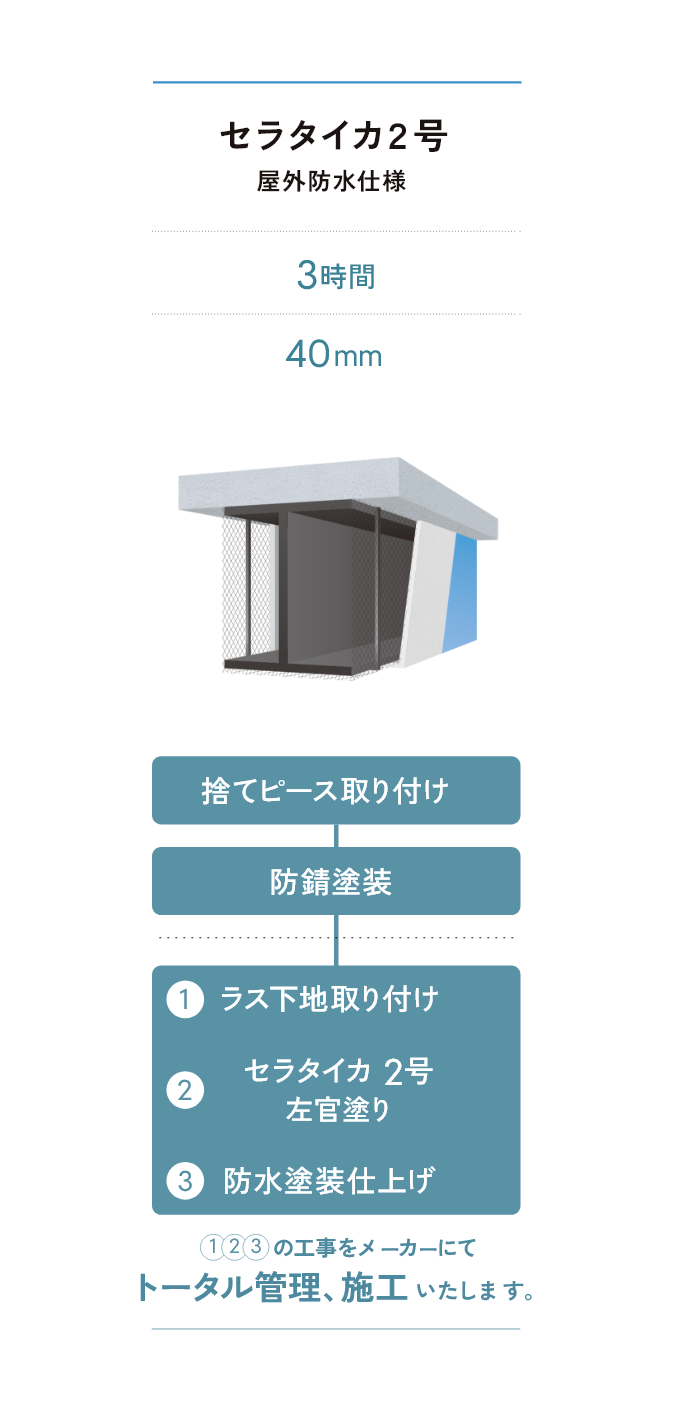

屋外防水仕様をご提案
高弾性アクリルゴム系塗材の併用及び柱・梁の天端部分に笠木を設置する工法により、外部での3時間耐火を実現しました。

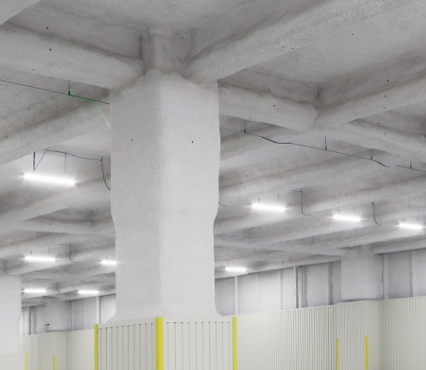

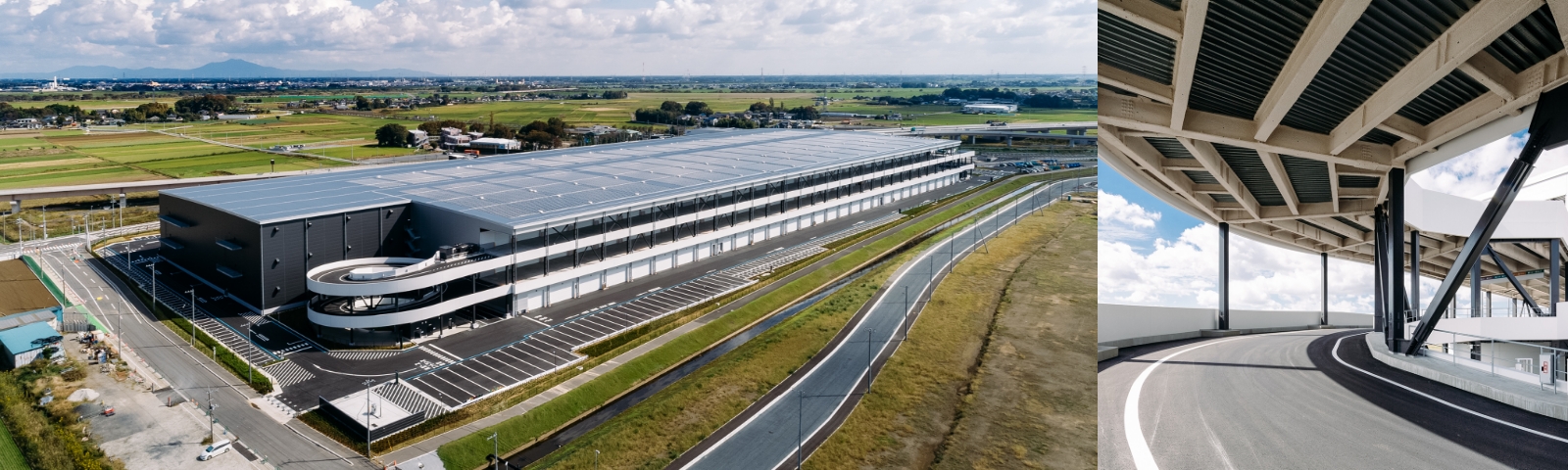

物流施設等の車路、ランプ、スロープの柱はALCから2液反応硬化型耐火塗料へ
梁はセラミック系耐火被覆材へ
物流施設等の車路、ランプ、スロープの柱は
ALCから2液反応硬化型耐火塗料へ
梁はセラミック系耐火被覆材へ

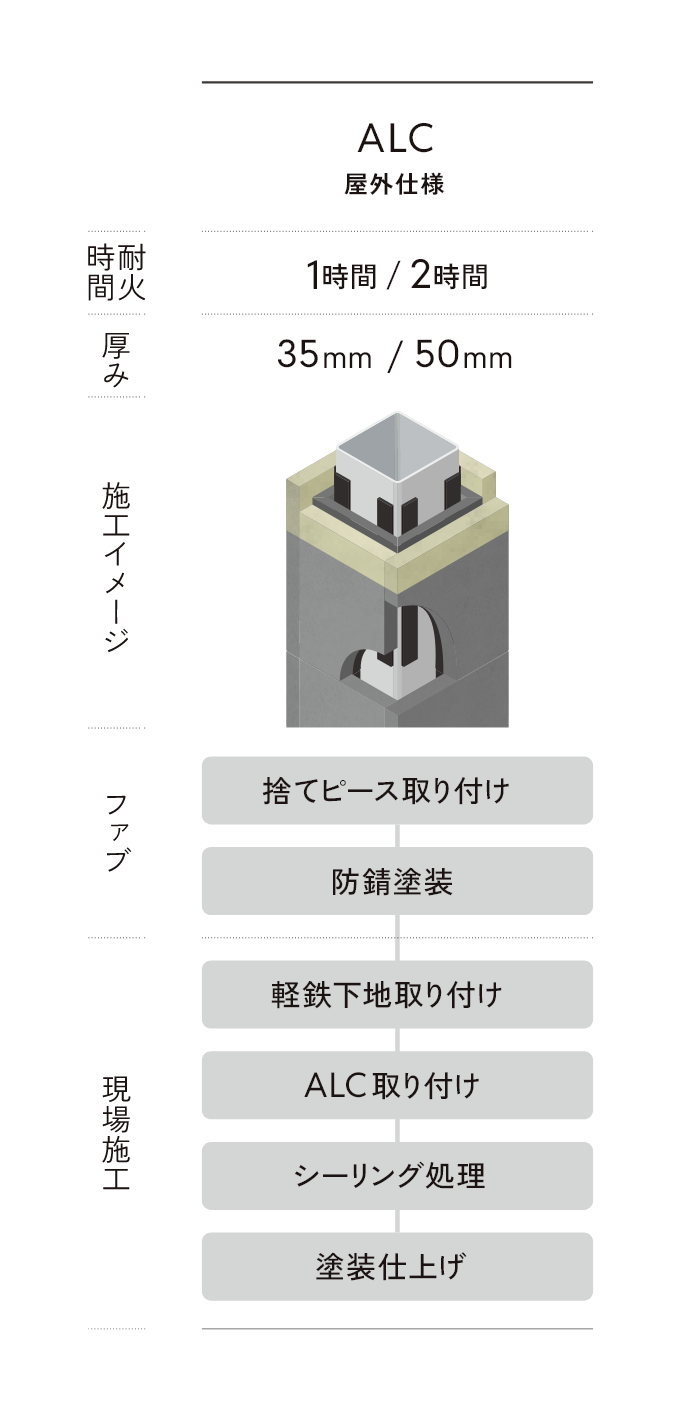

鉄骨柱の耐火被覆にALCを使用
ALC工事はファブでの捨てピース取り付け後、現場での軽鉄工事から塗装仕上げまで多工種による施工が必要となり、工期もコストもかかる

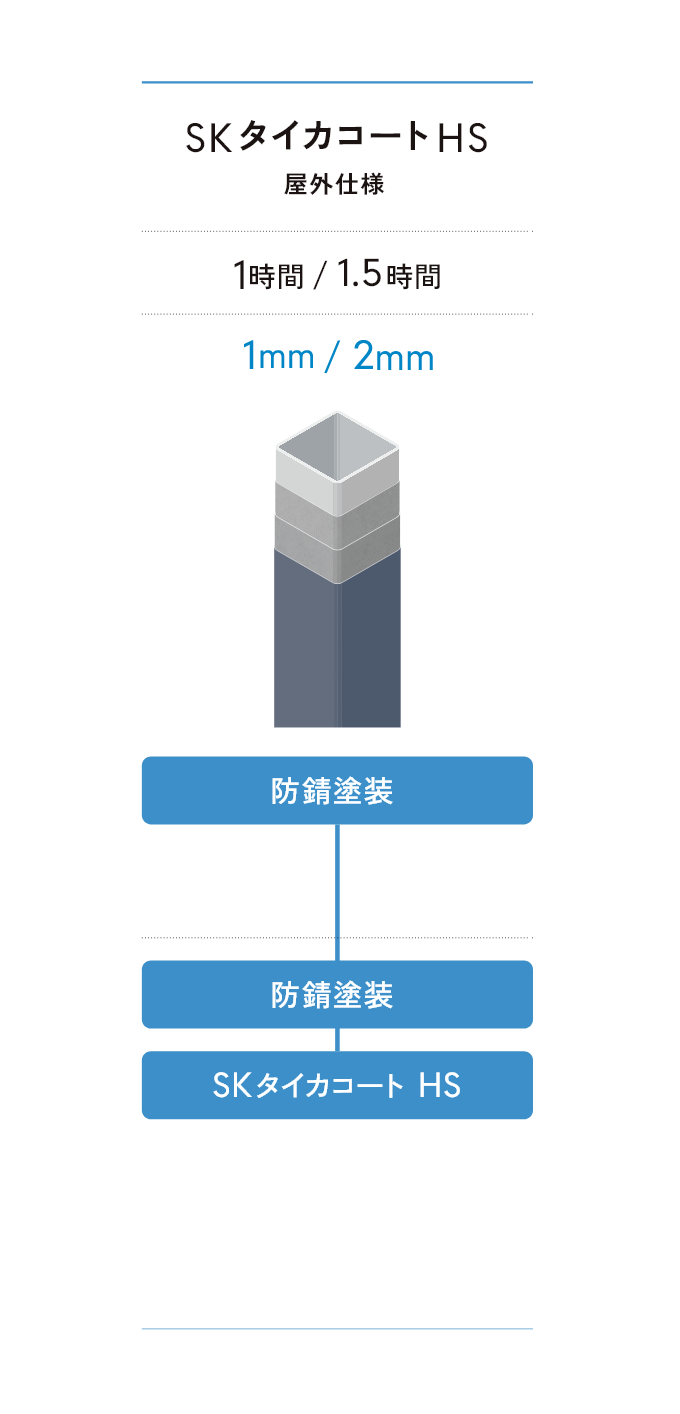

耐水性が向上した2液反応硬化型耐火塗料（SKタイカコートHS）なら一工種のため
工程数、コスト面でメリット
さらに、薄膜のため風雨対策にも有効
梁
セラミック系耐火被覆材
セラタイカ2号
標準仕様（吹付け）

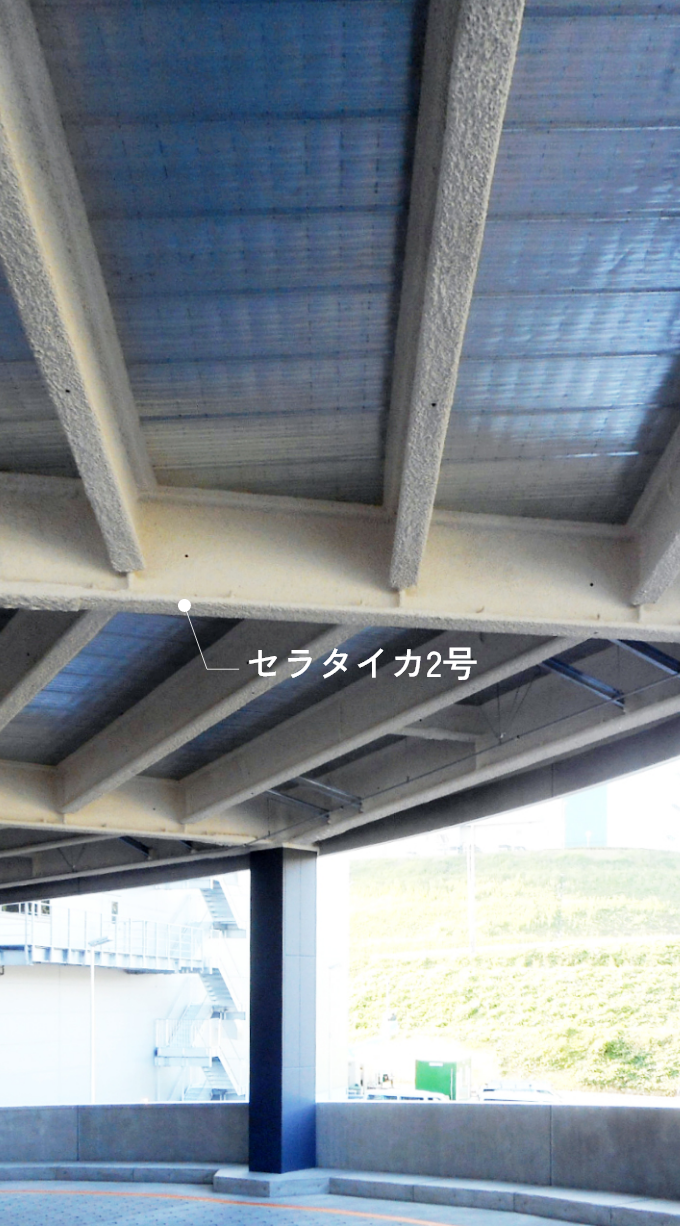

車路、ランプ、スロープの梁
コストを抑えるなら準屋外環境に対応する
「セラタイカ2号」
- 吹き込んでくる風雨に強い
- 表面が硬く、鳥害対策にも効果的
3階建て以上の生産施設における
柱の防火被覆「施行令第70条（30分耐火）」は
せっこうボードから
耐火塗料へ
3階建て以上の生産施設における
柱の防火被覆「施行令第70条（30分耐火）」は
せっこうボードから
耐火塗料へ

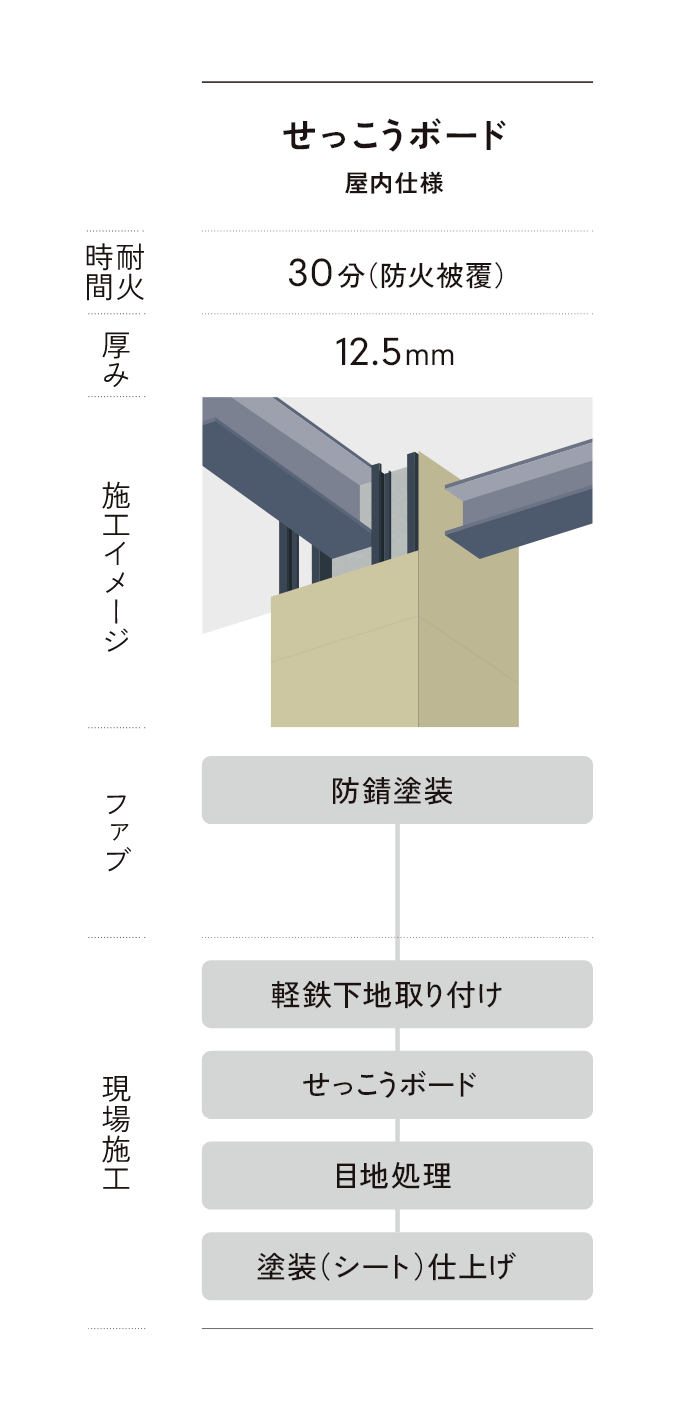

せっこうボード張り（告示仕様）が一般的
階高５ｍを超える施工では歩掛が悪く、コスト高
梁仕口部、耐風梁、ブレースの納まり処理が困難

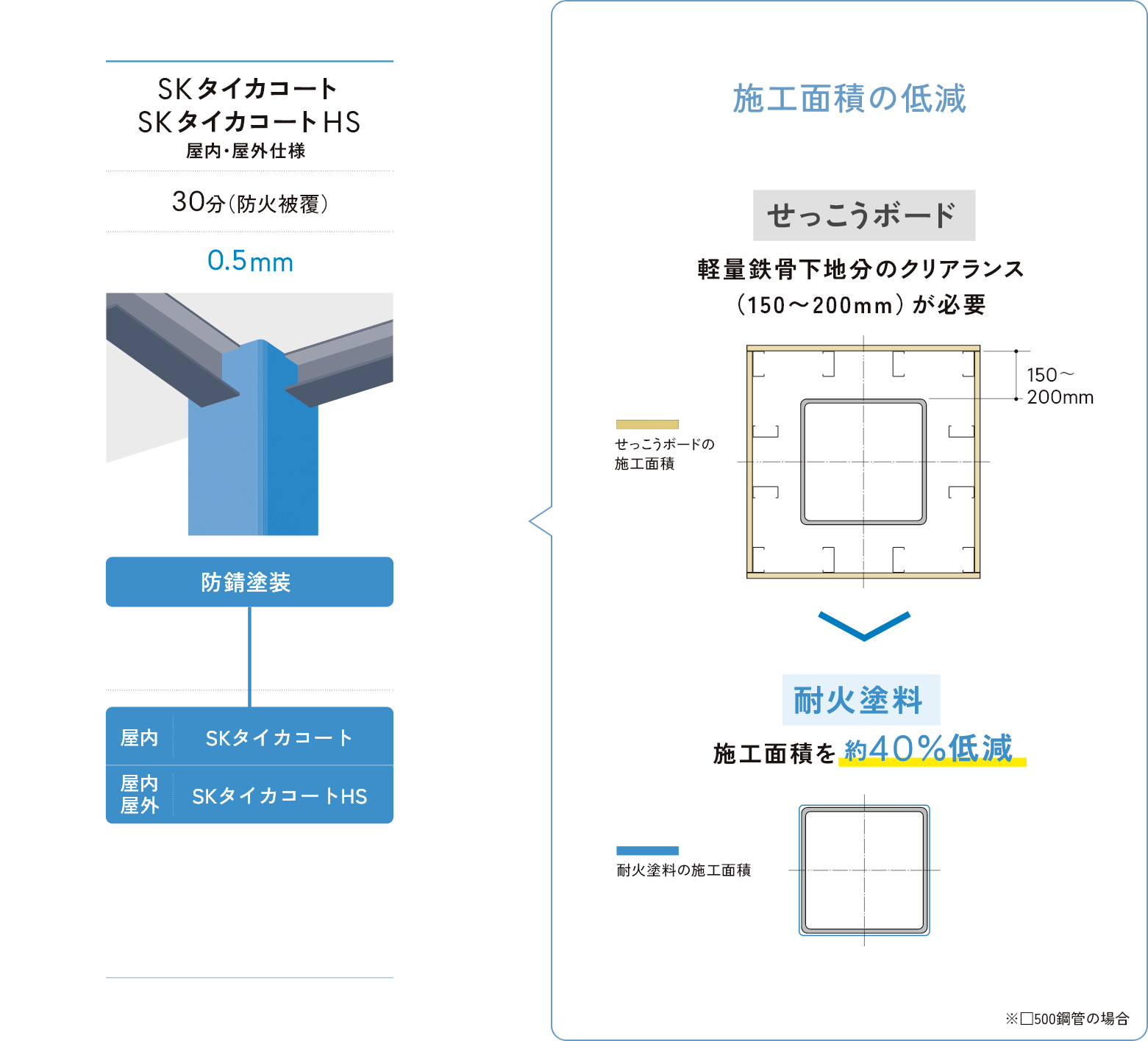

耐火塗料（SKタイカコート・SKタイカコートHS）なら
0.5mmの超薄膜
さらに工程数・施工面積・建材を低減、取り合い処理も簡易

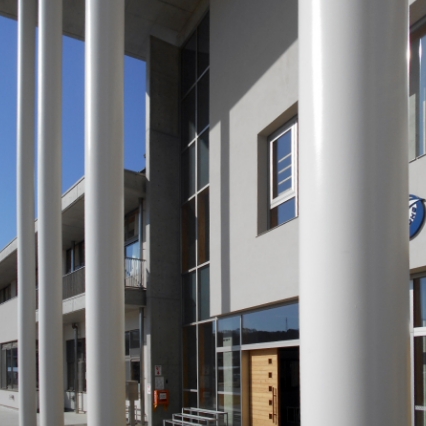

耐火被覆材のメンテナンスフリー化＋意匠性

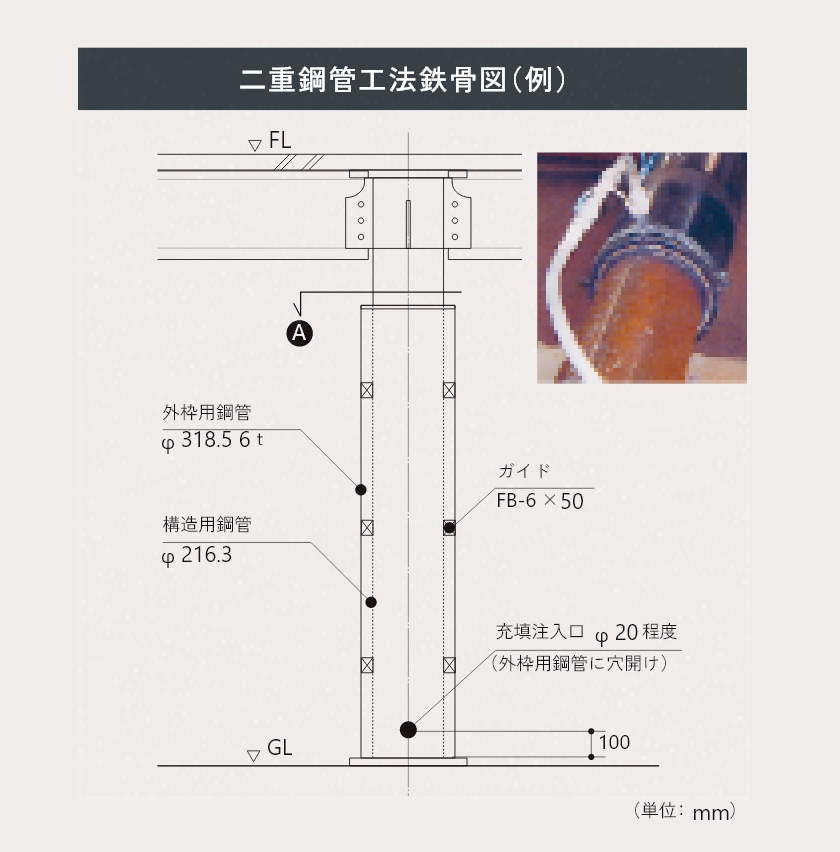

二重鋼管工法セラタイカ2号
耐火被覆材のメンテナンスフリー化＋意匠性
二重鋼管工法セラタイカ2号

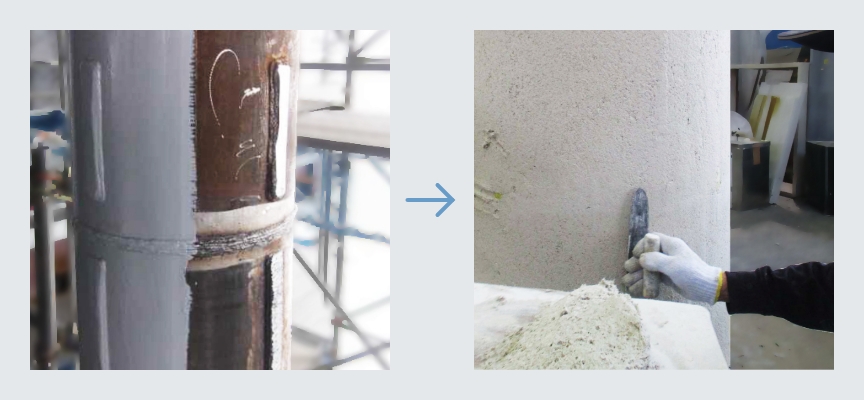

鋼管柱の溶接ビードや切削跡を平滑に
左官工法セラタイカ2号
鋼管柱の溶接ビードや切削跡を平滑に
左官工法セラタイカ2号

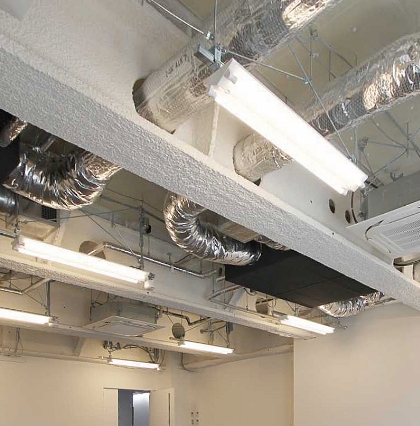

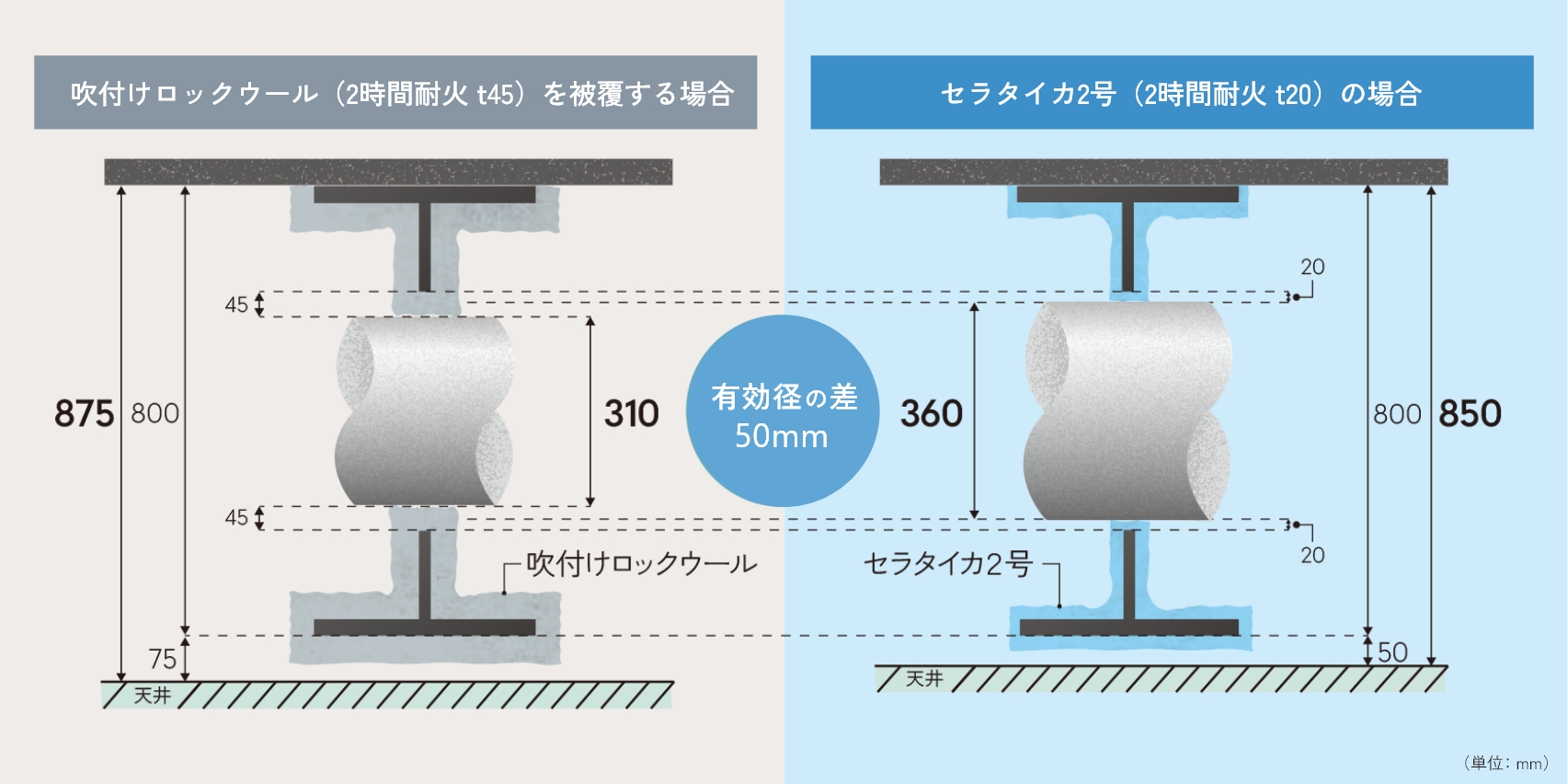

鉄骨梁の貫通孔および天井高のスペース確保
薄膜スリーブ工法セラタイカ2号
鉄骨梁の貫通孔および天井高のスペース確保
薄膜スリーブ工法セラタイカ2号
吹付けロックウール＋スリーブ用耐火被覆材
吹付けロックウールの膜厚で貫通孔の確保が難しい場合、
スリーブ用耐火被覆材を使用するが、認定上、鋼材の形状や
スリーブ間隔などの仕様に制限があり、その確認の負担が大きい
セラミック系耐火被覆材（セラタイカ2号）
10〜30mmの薄膜で1〜3時間耐火認定に対応
スリーブ有効径や天井高の確保に有効

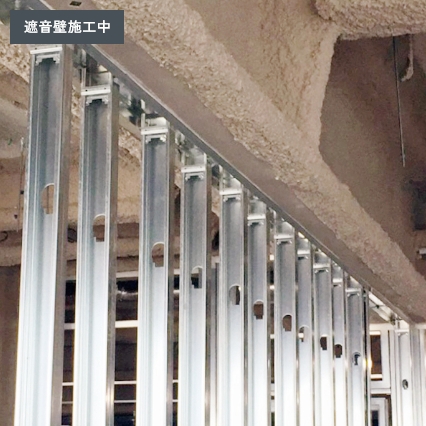

鉄骨造のホテル・住居の遮音性能向上、遮煙性も担保
遮音工法＆遮煙性セラタイカ2号
鉄骨造のホテル・住居の
遮音性能向上、遮煙性も担保
遮音工法＆遮煙性セラタイカ2号
工法提案
耐火被覆材と不燃材料
吹付けロックウール・巻付け耐火被覆材
材料内部での結露発生のリスクがある
セラミック系耐火被覆材（セラタイカ2号）
比重が高いセメントを主成分とするため、結露・凍結が発生しにくい

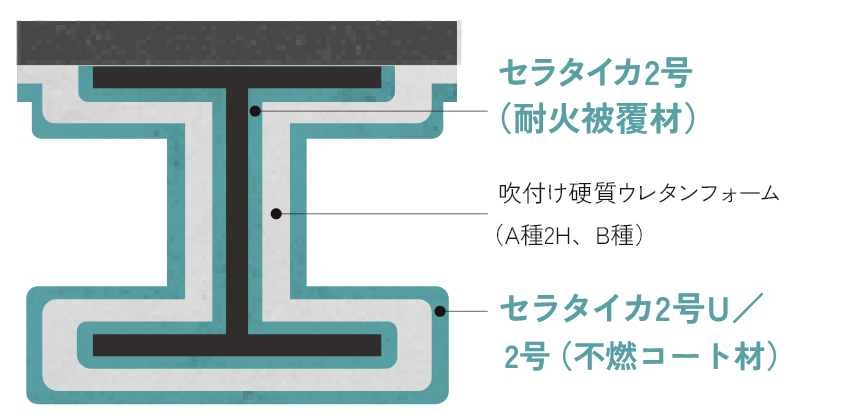

吹付け硬質ウレタンフォームとの付着性も担保
さらに〈吹付け硬質ウレタンフォームの不燃化〉にも対応
あらわしになる吹付け硬質ウレタンフォームの表面をセラタイカ2号Uもしくはセラタイカ2号で覆うことで、火災上の安全対策及び法的な内装制限に対応することが可能です。
セラタイカ2号U・2号（不燃コート）耐火モルタル

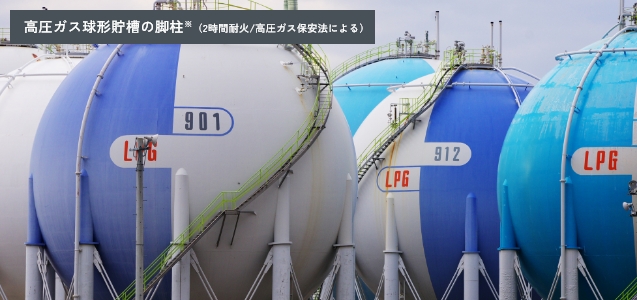

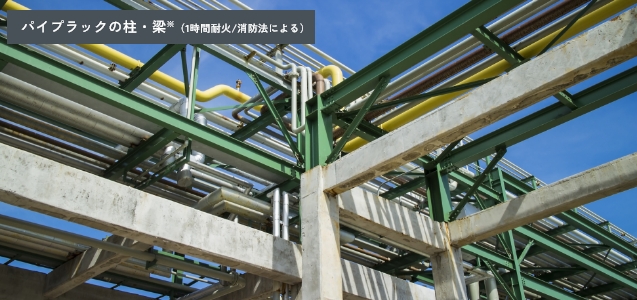

経年劣化による雨水侵入、脚柱・梁の腐食
定期的な検査や補修が必要
耐火塗料（SKタイカコート屋外防水仕様、SKタイカコートHS屋外仕様）
薄膜のため耐震性、安全性が高い
現場施工性に優れる
