湿式不燃材
ダンセラボン
メーカー施工
耐火被覆材・不燃断熱材の各製品は、大臣認定を取得しているため、膜厚や材料構成など認定条件および工事品質の確保が重要です。そのためメーカー自身が自社の製品を用いて工事の完了まで請負うことをメーカー施工としています。
防結露、不燃・防火コートなど幅広く対応
下地制限のない不燃認定を取得し、発泡プラスチック系断熱材の不燃化・防火コート材として幅広く使用できる汎用性の高い湿式不燃材です。デッキプレートスラブなど鋼製建材の結露防止でも採用されているほか、折板屋根30分耐火認定も取得。白セメントとシラスを主成分とする無機質の材料で構成された、安全で環境に優しい製品です。
製品特長
特長1 不燃性
ダンセラボンは、無機系の軽量素材を主成分とする、不燃・防火材料の認定品です。下地制限のない吹付け不燃材料としては、吹付けロックウール（昭和44年、不燃通則認定取得）以来の認定品です。
認定番号
ダンセラボンには、「ダンセラボン＃25」と「ダンセラボン＃25D」の2種類があります。
認定の種類により、次のように使い分けてください。
ダンセラボン#25
| 認定番号 | 名称 | 認定厚み（mm）※ |
|---|---|---|
| NM-9100 | 繊維混入軽量モルタル（不燃材料） | 15～50mm※1 |
ダンセラボン#25D
| 認定番号 | 名称 | 認定厚み（mm）※ |
|---|---|---|
| NM-8572※2 | 有機質砂壁状吹付塗り／不燃材料 | 5mm以下 |
| QM-9812※2 | 有機質砂壁状吹付塗り／準不燃材料 | |
| RM-9361※2 | 有機質砂壁状吹付塗り／難燃材料 | |
| FP030RF-0612 | 繊維混入軽量モルタル裏面吹付／ 片面樹脂塗装亜鉛めっき鋼板製折板屋根（屋根30分耐火）※3 |
4.5±0.5mm |
- ※1.実際に施工できる最高厚みは25mmまでです。
- ※2.下地素材の防火性能に応じて各認定を使い分けてください。
- ※3.施工の際は、SK#70プライマーを併用します。
特長2 耐火性

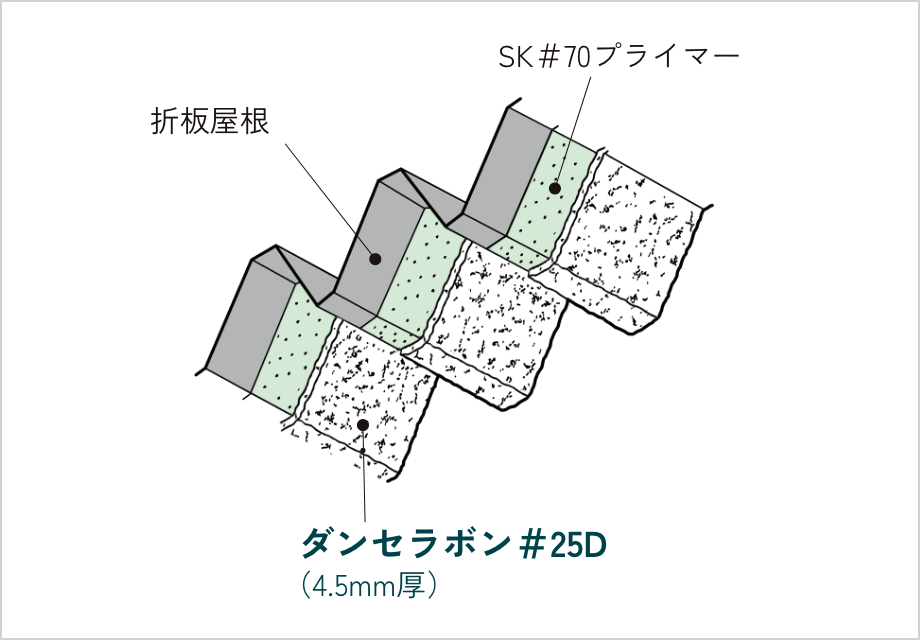

ダンセラボン＃25Dは、わずか4.5mmで折板屋根の30分耐火認定を取得しています（認定番号：FP030RF-0612）。
- ※施工条件の詳細については、
パンフレットのP6をご参照ください。
特長3 防火性
ダンセラボン＃25Dは、発泡プラスチック系断熱材の施工中及びリニューアル工事時における溶接・溶断火花の着火防止として有効です。
特長4 防結露

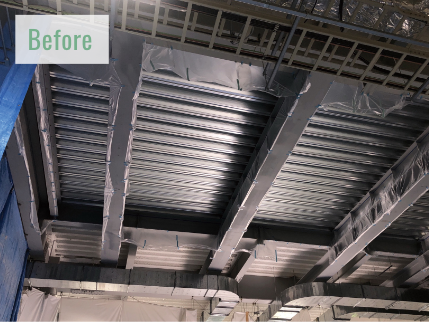

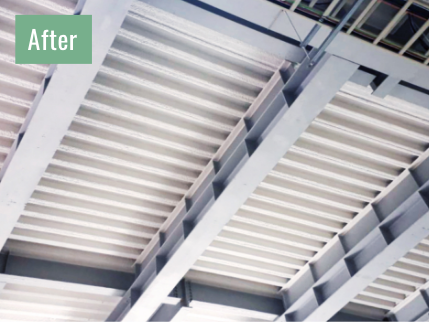

ダンセラボンは、軽量の多孔質材料で構成され、水分の吸放出性に優れているため、結露防止に大きな威力を発揮します。また、熱伝導率は、0.06W/（m・K）の性能を有しています。

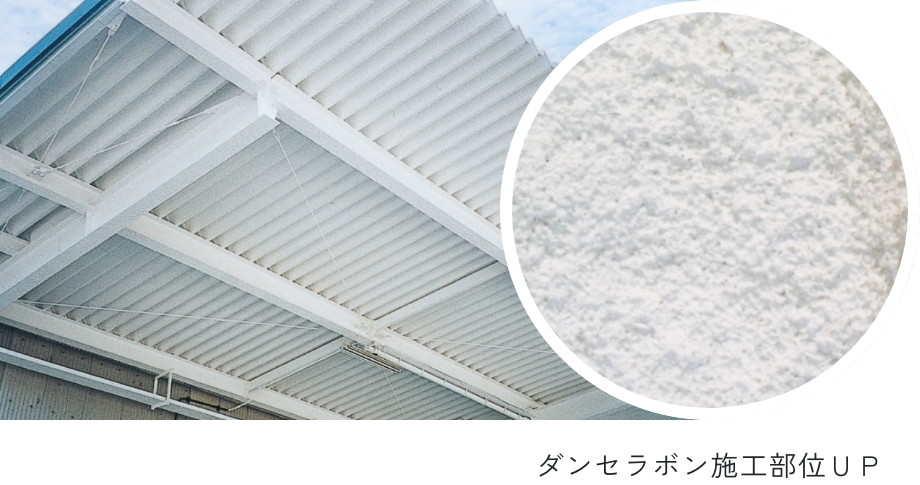

特長5 意匠性
ダンセラボンは、白色系素材を採用しているため、明るく仕上がります。
特長6 環境性
ダンセラボンは、白セメント・シラス（火山灰を有効活用）を主成分とする、無機質の材料です。人体に悪影響を及ぼすと言われるアスベストやロックウールなどの鉱物繊維を含有せず、発泡プラスチック系断熱材のように火災時に有害ガスを出さない、安全で環境に優しい製品です。
フロン、代替フロンの未使用
オゾン層破壊や、地球温暖化に
影響を及ぼしません
シラス（火山灰）を使用
火災時に有害ガスを
出しません
採用実績
試験結果
付着性能試験
- （単位：Ｎ／㎠）
| 種類 | ダンセラボン＃25 | ダンセラボン＃25D | |
|---|---|---|---|
| 標準 | 6.4 | 13.3 | |
| 水浸 サイクル |
5サイクル | 6.6 | 13.8 |
| 10サイクル | 7.0 | 14.3 | |
- 注）上記値は測定値であり、保証値ではありません。
試験条件
ダンセラボンをモルタルに10mm厚に塗付後、標準状態で28日間養生した。
その後、試験片を水浸漬1時間、40℃23時間を1サイクルとして5、10サイクル実施し、付着強度を測定した。
燃焼試験
試験体：［下地］硬質ウレタンフォーム（約30mm厚）＋SK＃70プライマー＋ダンセラボン＃25（15mm厚）
Level1 溶接火玉試験

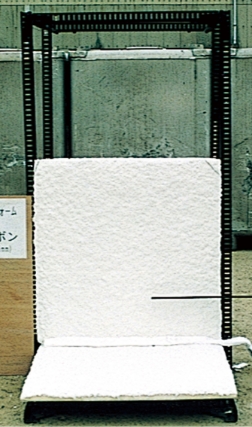

0秒

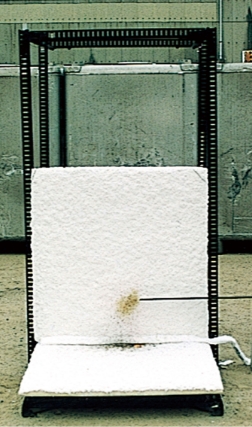

30秒

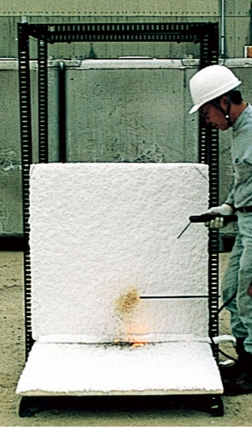

1分（終了）
試験条件
溶接機：BP交流アーク溶接機
溶接位置：高さ 250mm／表面までの距離 50mm
溶接条件：連続溶接1分間
Level2 バーナー加熱試験

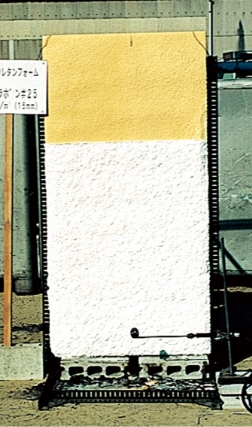

0分

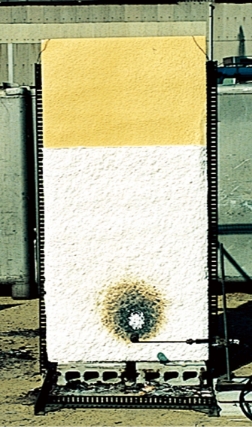

1分

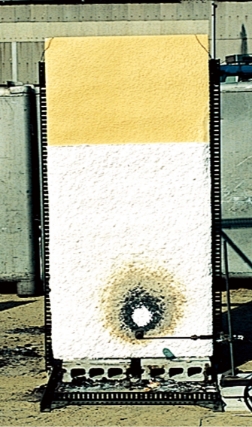

5分（終了）
試験条件
加熱温度：試験体表面の温度が約1000℃になるように調整
バーナー加熱位置：高さ 250mm／表面までの距離 200mm
バーナー加熱条件：連続加熱5分間
発泡プラスチック系断熱材の
不燃・防火コートとして
ダンセラボンがお薦めです！
吹付け硬質ウレタンフォーム等の発泡プラスチック系断熱材は、断熱性には優れているもの、火気に弱いため、火災が起きた場合に延焼拡大が速く、爆燃現象や有毒ガス発生などを伴う危険性があります。
これに対し、市場では難燃化などの対応策が講じられてきていますが、火災事故は相変わらず発生しており、問題視されています。
当社では、これらの問題を解決するため、ダンセラボンをはじめとする不燃・防火コート材の使用を適材適所で提案しています。当社独自の湿式材料との組み合わせにより、発泡プラスチック系断熱材の不燃化、簡易防火が可能です。単体不燃材である「セラミライトエコＧ」と共にご検討ください。
不燃認定一覧
建築基準法第２条第９号の国土交通大臣の不燃認定を取得
| 防火認定要求が不燃の場合 不燃コート |
防火認定要求が不要の場合 防火コート |
||||||
|---|---|---|---|---|---|---|---|
| 仕様1層目 | 材料名 | 発泡プラスチック系 断熱材 |
吹付け硬質 ウレタンフォーム |
吹付け硬質 ウレタンフォーム |
発泡プラスチック系 断熱材 |
||
| 押出法ポリスチレン フォーム１種など |
A種1 | B種 | A種（1H,2H） | ||||
| 熱伝導率※1 （W/（m･K）） |
0.040※3 | 0.034 | 0.026 | 0.026 | ー | ||
| 下地条件厚み | ー | 13〜550mm | 13〜550mm | ー | |||
| 仕様2層目 | 一般名称 当社製品名 |
湿式不燃材 ダンセラボン#25 |
セラミック系不燃コート材 セラタイカ２号 |
セラミック系不燃コート材 セラタイカ２号Ｕ |

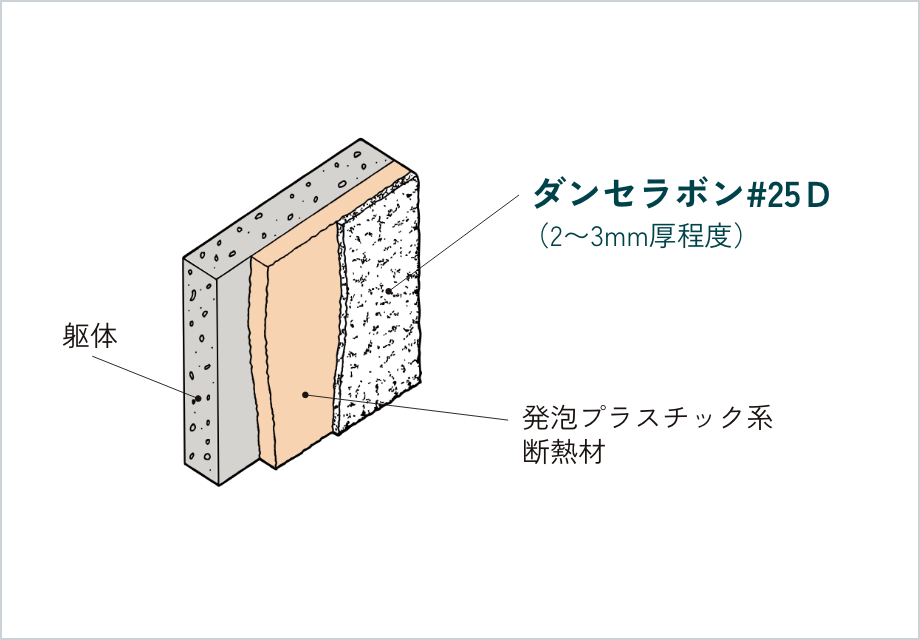

仕様1層目 | 湿式簡易防火 ダンセラボン#25Ｄ |
|
| 熱伝導率※2 （W/（m･K）） |
0.060 | 0.117 | 0.117 | 0.060 | |||
| 厚み（mm） | 15〜50※4 | 10以上 | 10以上 | 11以上 | 2～3程度 | ||
| 不燃認定番号 | NM-9100 | NM-3894 | NM-3904 | NM-4706 | ー | ||

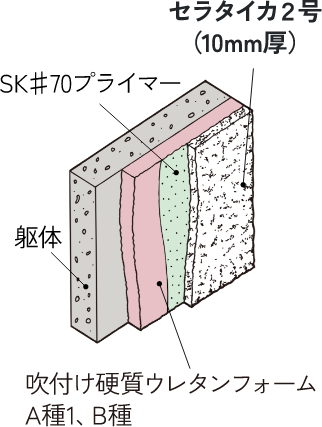

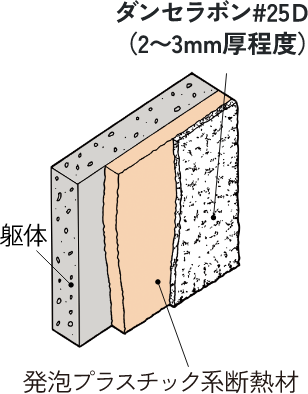

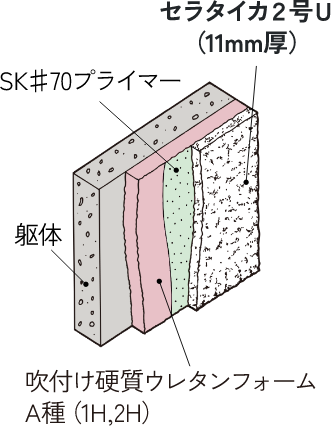

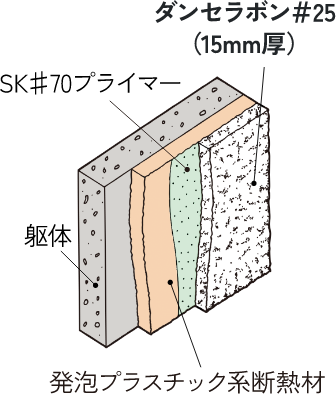

| 仕様 納まり図 |
 |
 |
 |
 |
|||
- ※詳細は専用パンフレットをご確認ください。
- ※1吹付け硬質ウレタンフォームなどの断熱材の熱伝導率です。
- ※2熱伝導率は、不燃・防火コート材各製品単体の数値です。
- ※3押出法ポリスチレンフォーム1種の熱伝導率です。
- ※4実際に施工できる最高厚みは、25mmまでです。
