耐火シート
SKタイカシート
メーカー施工
耐火被覆材・不燃断熱材の各製品は、大臣認定を取得しているため、膜厚や材料構成など認定条件および工事品質の確保が重要です。そのためメーカー自身が自社の製品を用いて工事の完了まで請負うことをメーカー施工としています。

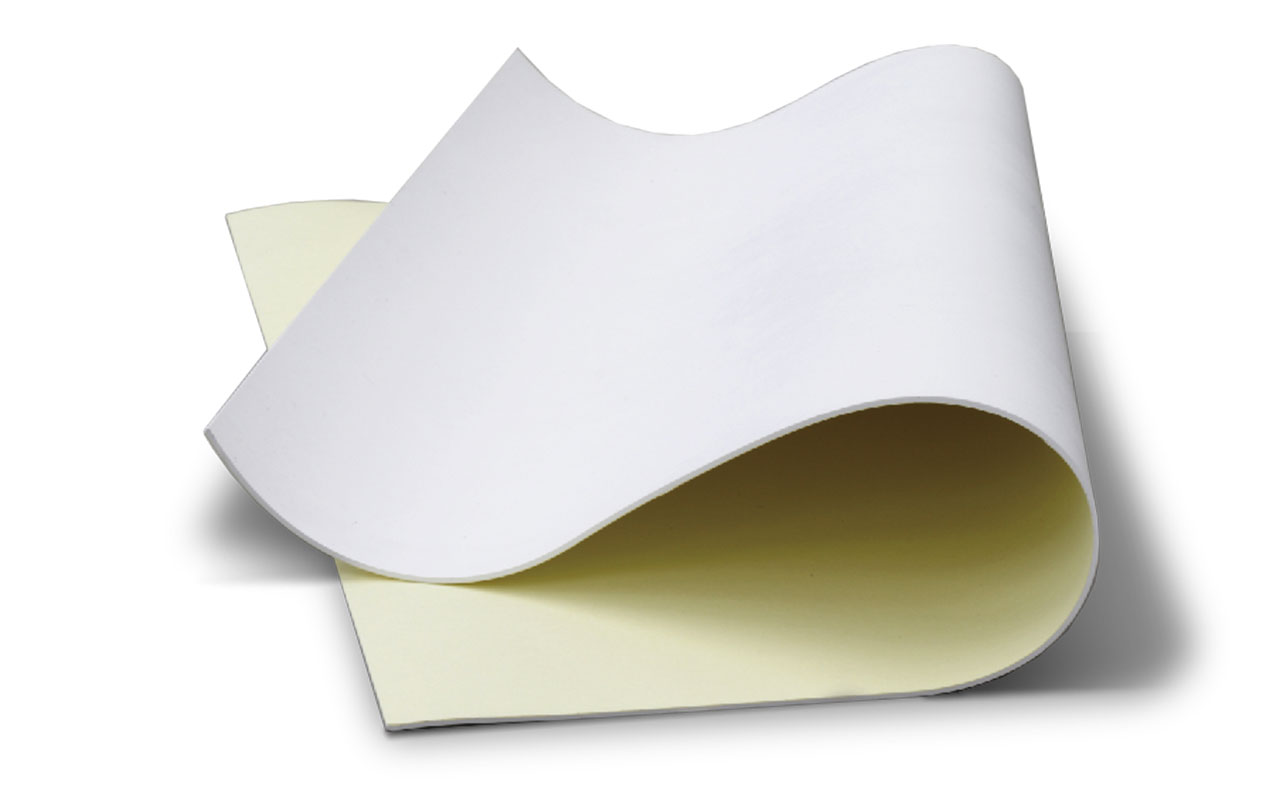

デザイン性の高いシートタイプ
鉄骨のフォルムを活かす次世代型シートタイプの耐火被覆材です。耐火塗料をフラットなシート型にしたことで、表面の平滑性に優れ、さらに意匠性のある仕上材と組み合わせることで、よりデザイン性が高く自由度のある仕上がりを提供します。乾式のため膜厚管理が不要かつ、施工中の臭気も抑えることができるスマートマテリアルです。
製品特長
特長1 意匠性
標準仕上げ

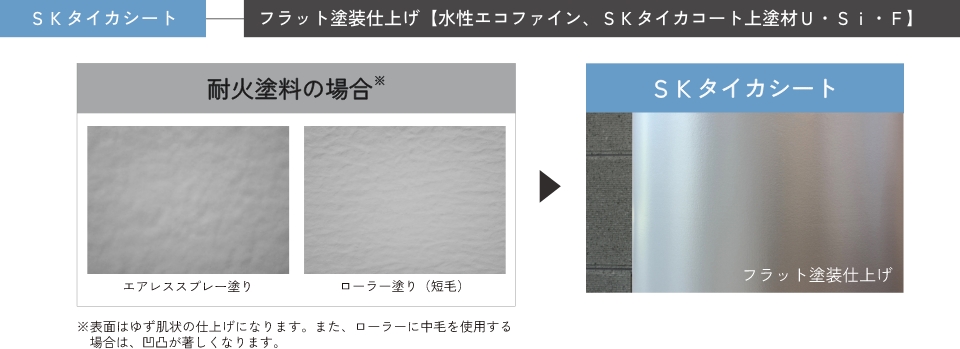

SKタイカシートは、耐火塗料では困難であった平滑仕上げが可能です。
装飾仕上げ
SKタイカシートを貼り付けた後、フラット塗装仕上げが主流でしたが、新たに意匠性を付与した塗装や木目調シート建材仕上げの仕様を追加しました。
特殊ファンデーションローラー塗装仕上げ
【ファインFR工法シリーズ】
深みのあるエイジング風仕上げで独自の風合いを表現します。
様々なカラーバリエーションから選定することができます。

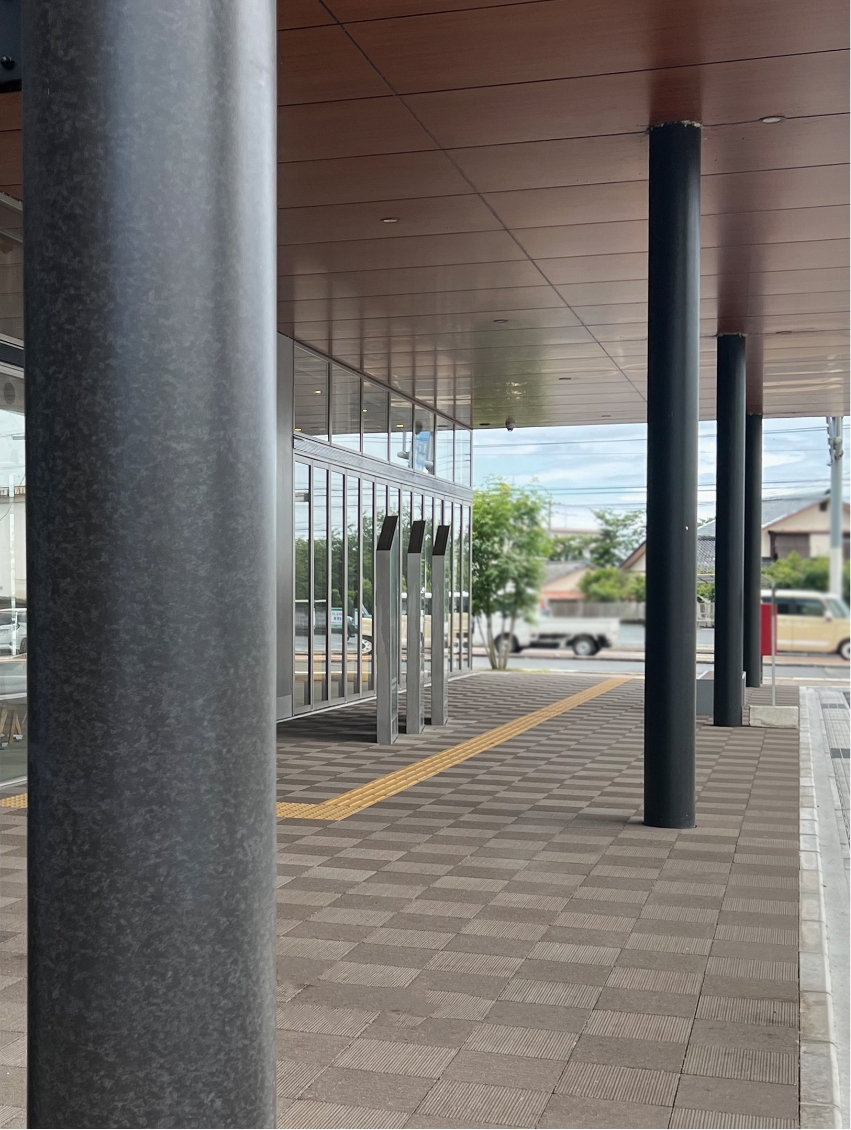

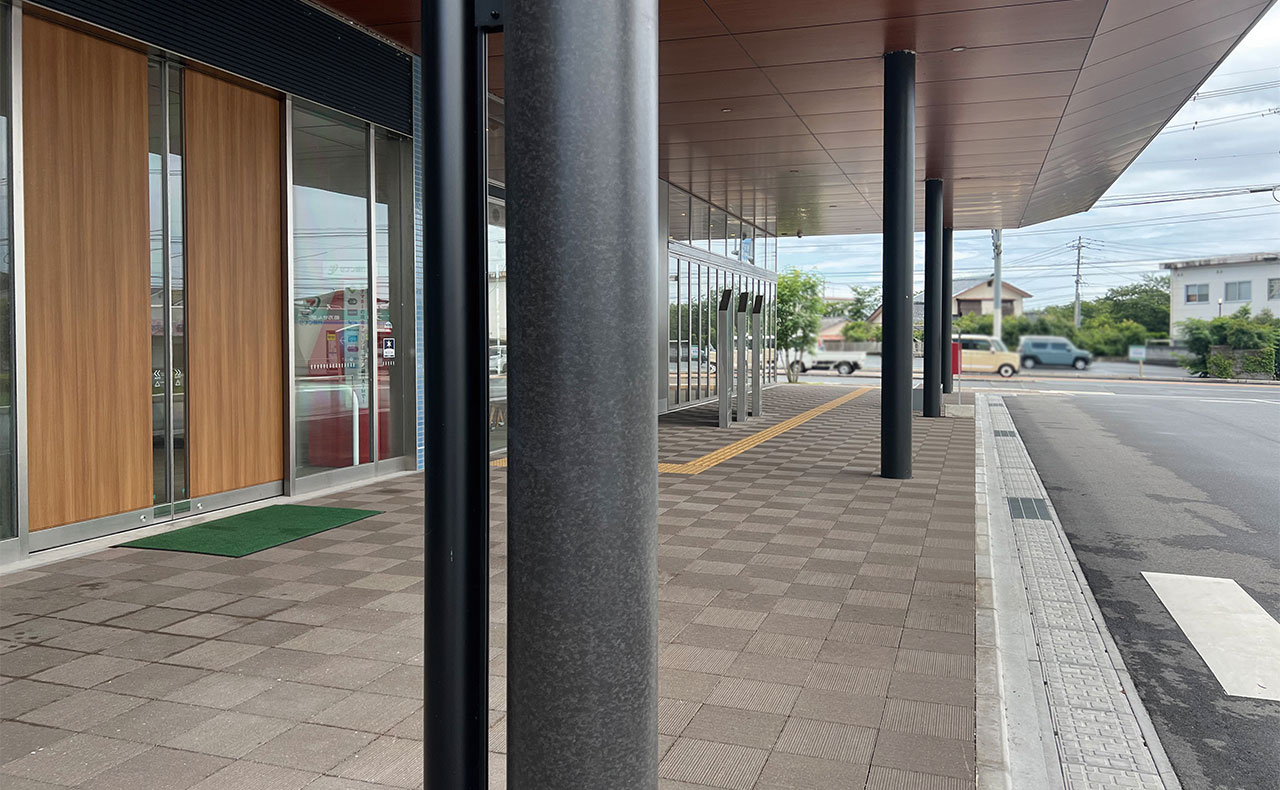

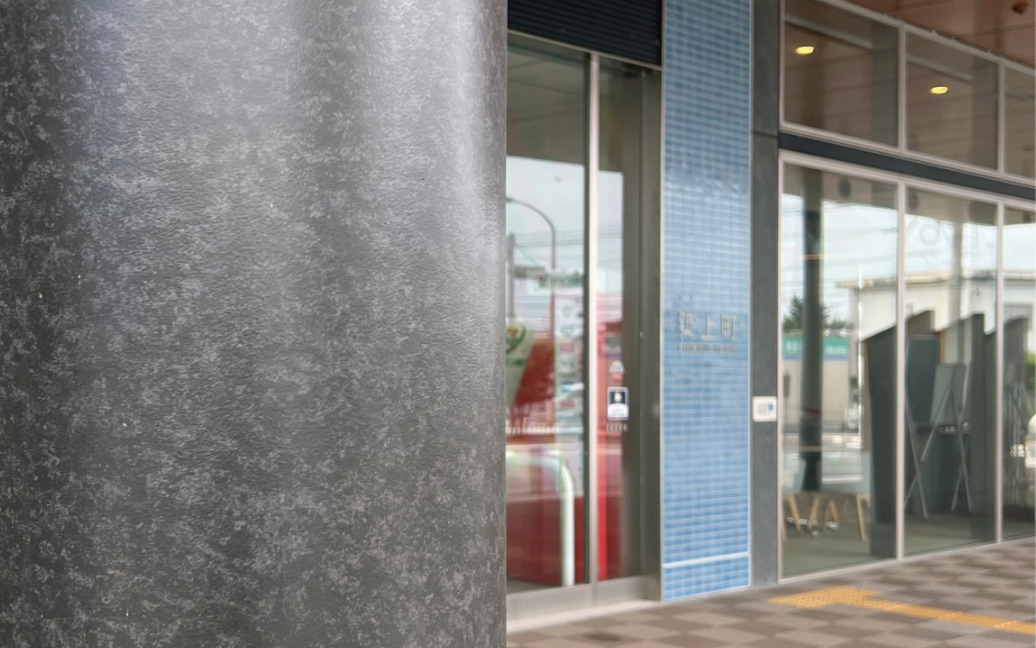

築上町役場（ファイン FR 工法 EX）
サンドセラミック調装飾塗材仕上げ
【サンドエレガンテシリーズ】
天然の貝、砂、石の持つ素材感を融合し、自然の風合いを活かした意匠に。
様々なカラーバリエーション、パターンから選定することができます。

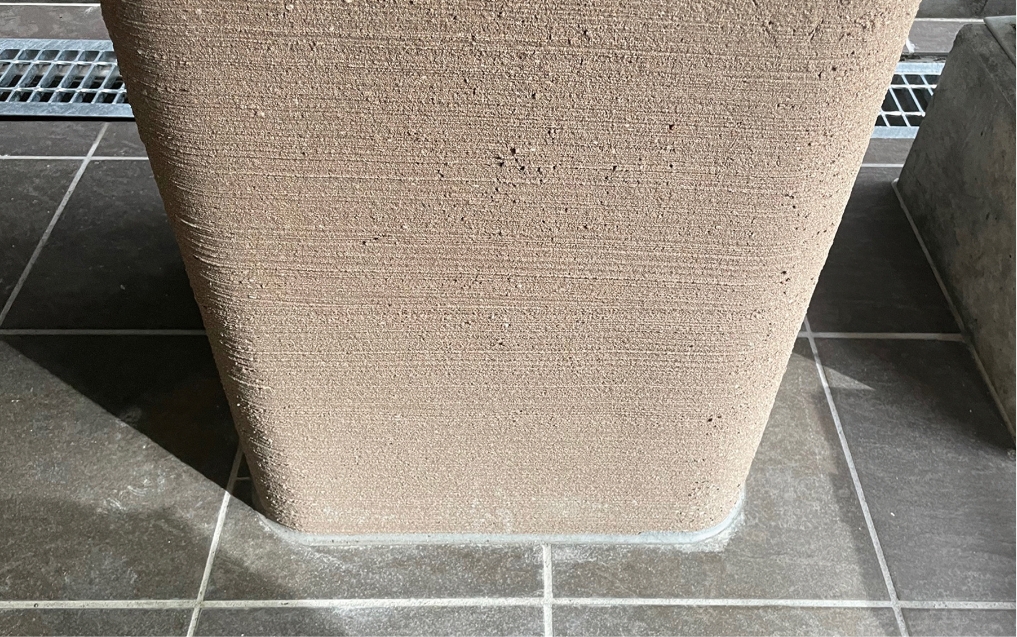

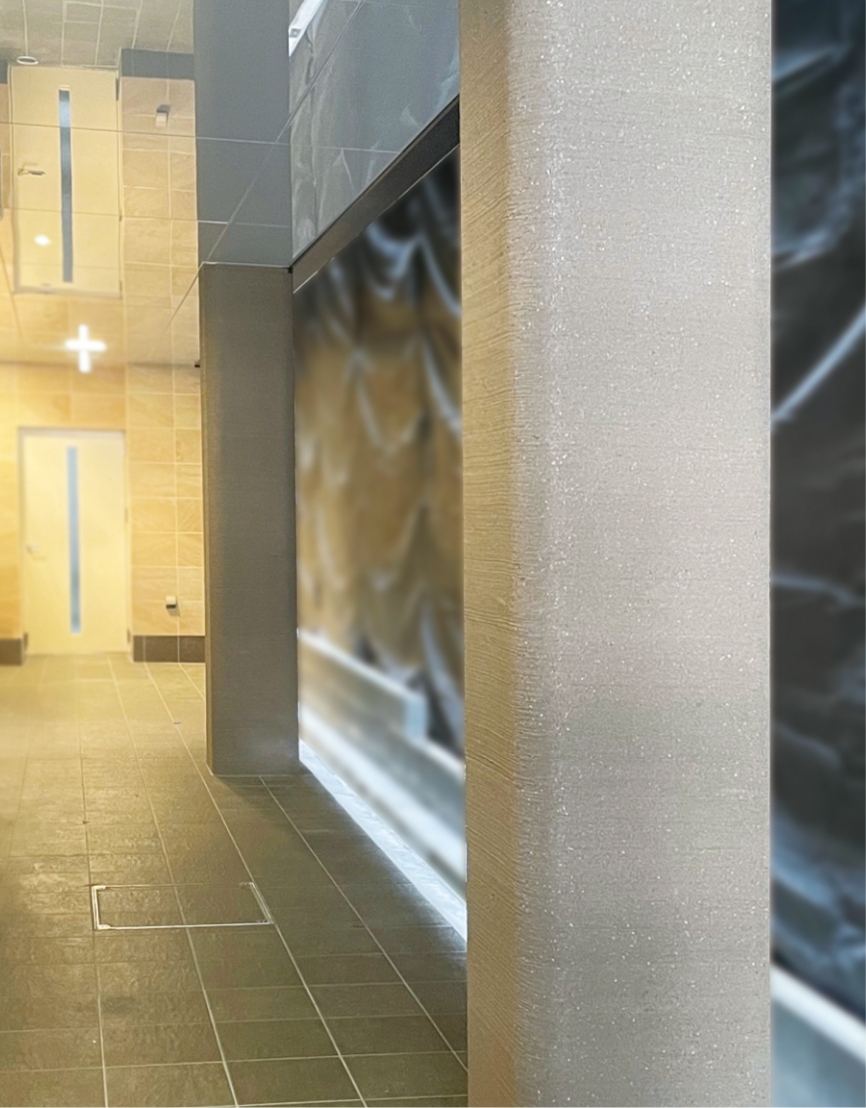

萩原ビル（サンドエレガンテ ヘアーライン仕上げ）

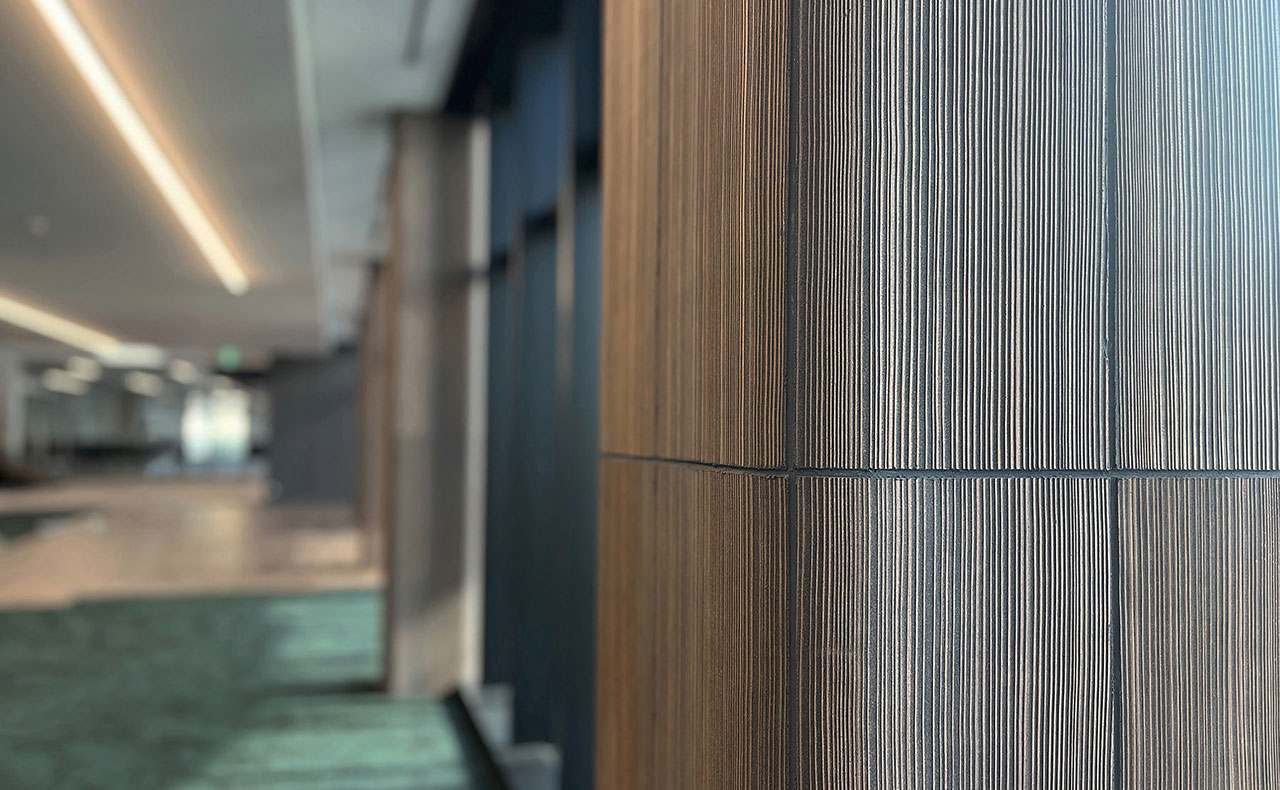

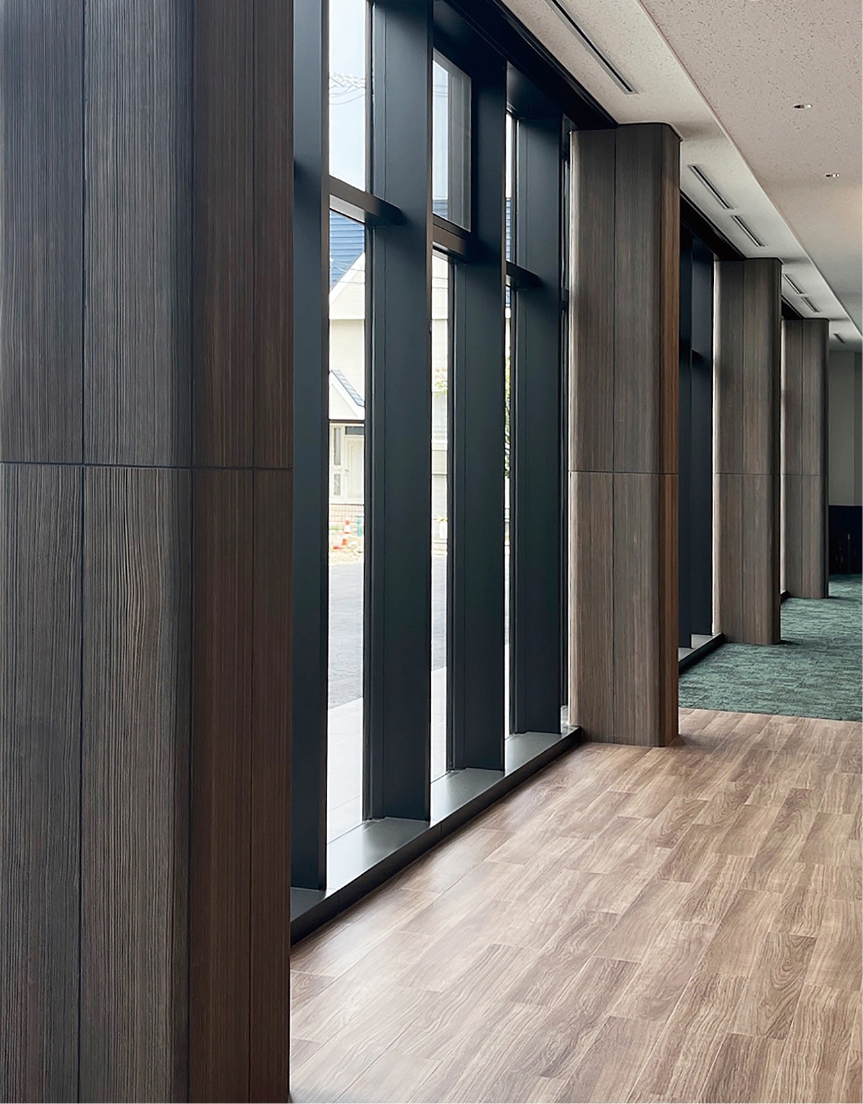

木目調シート建材仕上げ
【ウッディスマイルIN（内装用）】
【グラニピエーレ木目調仕上げ（内外装用）】
木目の高級感と温もりをリアルに表現します。

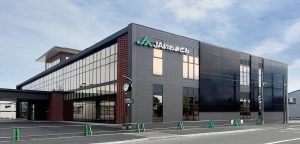

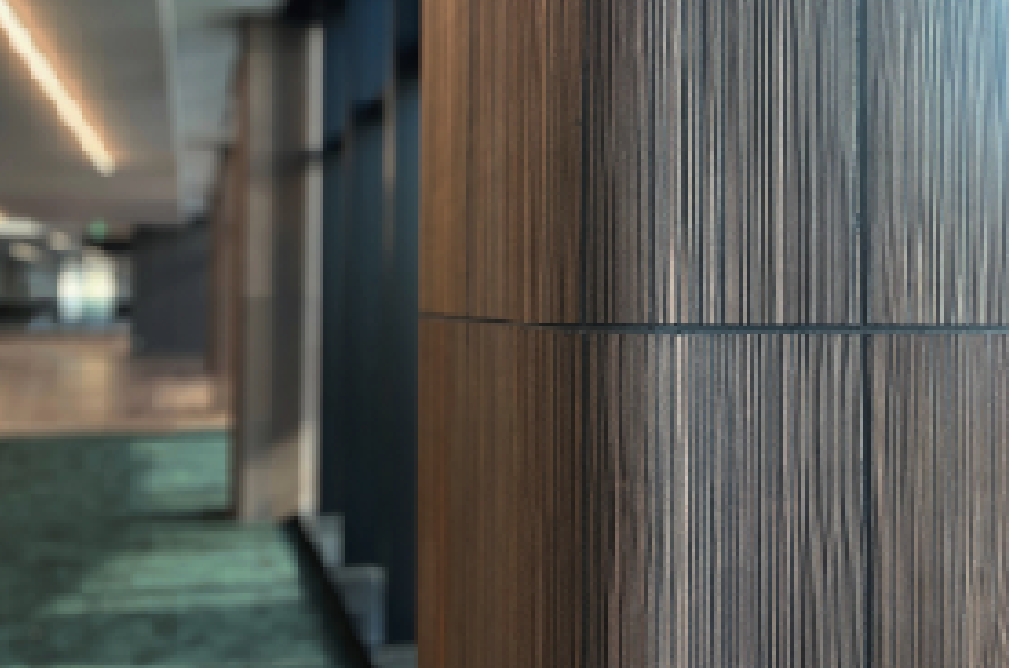

JA いわみざわ本所（ウッディスマイルIN）
様々なカラーバリエーションから選定することができます。
- ※画像はイメージのため、実際と異なる場合があります。
特長2 乾式工法
鋼管柱は、SKタイカシートをボンドで貼り付けるだけで、耐火被覆が実現できます。
SKタイカシートボンドRを塗付する
（さび止めペイント下地）
墨出し位置に合わせ、
SKタイカシートを貼り付ける
SKタイカシート端部は突合せ、
順次、SKタイカシートを貼り付ける
縦、横目地部に
ガラスメッシュテープを接着する
ヒートガンで加温し、ローラーを用いて、ガラスメッシュテープをシート面に融着させる
仕上げパテをする
（目地部パテ処理もしくは総パテ処理）
仕上例１：上塗り（フラット塗装仕上げ）

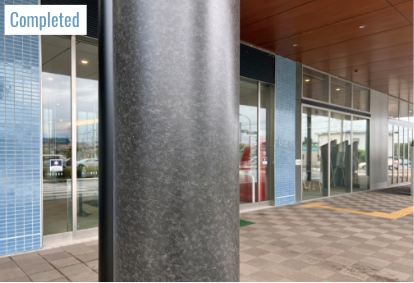

仕上例２：上塗り（装飾仕上げ）
特長3 工期短縮
SKタイカシートは1〜2枚貼りのため、耐火塗料と比較して工期を短縮することができます。
各種耐火被覆材を用いた鋼管意匠工法の工程比較[屋内]
特長4 薄膜

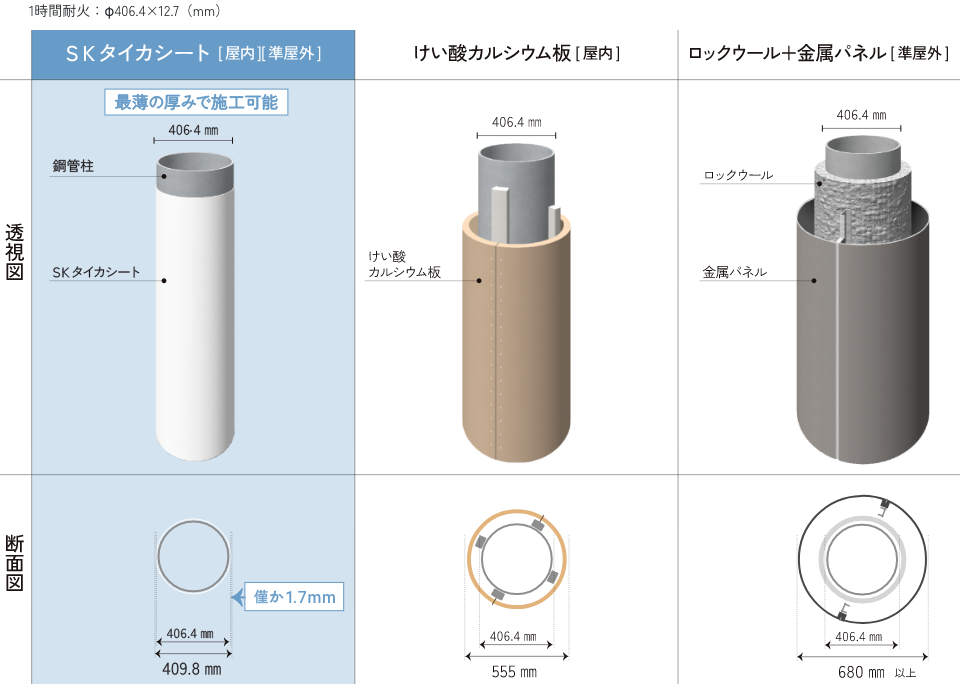

SKタイカシートは、屋内・準屋外どちらも、鋼管柱の外径寸法を活かした仕上げが可能となり、他の耐火被覆材に比べて薄膜に仕上げることが出来ます。床面積、並びに室内の有効スペースが広がります。

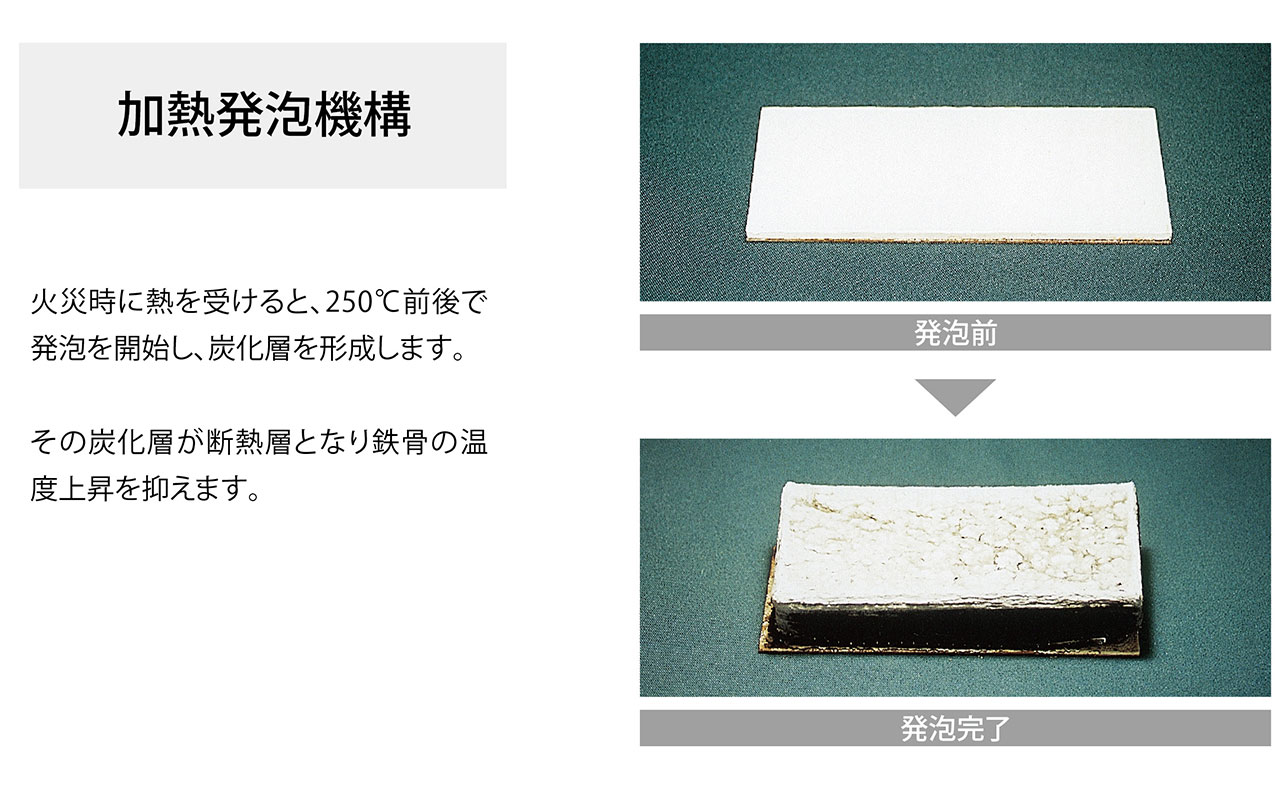

特長5 加熱発泡機構
SKタイカシートの外観は、通常時は一般塗装仕上げと同様ですが、火災時に熱を受けると250℃前後で発泡を開始し、炭化層を形成します。その炭化層が断熱層となり、鉄骨の温度上昇を抑えます。

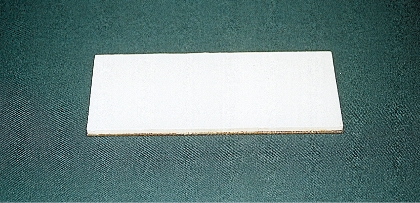

発泡前

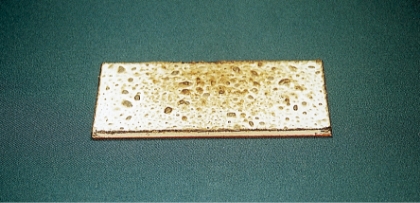

表面塗装消失
発泡途中

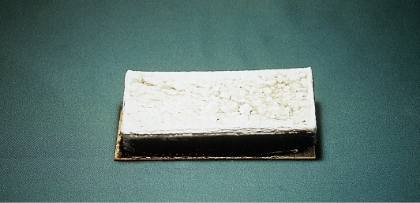

発泡終了
採用実績
認定番号

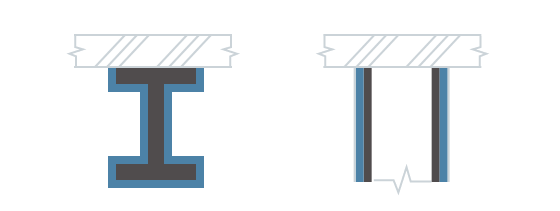

| 耐火時間 | 部位 | 認定番号 | 主材膜厚（mm） | 適用鋼材 | |
|---|---|---|---|---|---|
| 断面形状 | 鋼材サイズ（mm） | ||||
| 1時間 | 鋼管柱 | FP060CN-0584※1 | 3.0 （1.5㎜×2重貼り） |
□ | □100×100×4.5～□300×300×9※2※4 |
| 〇 | φ128×4.5～φ382×9※2※4 | ||||
| FP060CN-0584-1※1 | 3.0 （1.5㎜×2重貼り） |
□ | □100×100×4.5～□300×300×9※2※4 | ||
| 〇 | φ128×4.5～φ382×9※2※4 | ||||
| FP060CN-0598 | 1.7 | □ | □300×300×9～□1000×1000×40※2※4 | ||
| 〇 | φ382×9～φ1016×40※2※4 | ||||
| FP060CN-0009 | 3.0 | □ | □300×300×9以上 | ||
| 〇 | φ318.5×9以上 | ||||
| 梁 | FP060BM-0115 | 1.5 | H | H400×200×8×13以上 | |
| 2時間 | 鋼管柱 | FP120CN-0512 | 3.0 （1.5㎜×2重貼り） |
□ | □300×300×19～□1000×1000×40 |
| 〇 | φ300×23.6以上、φ317.7×22以上、※3 φ325.4×21.4以上、φ361.4×19以上 |
||||
| 梁 | FP120BM-0336 | 3.0 （1.5㎜×2重貼り） |
H | H400×200×12×22以上 | |
- ※1FP060CN-0584 は、400級のみの認定となり、FP060CN-0584-1は、490級および大臣認定鋼材が含まれます。詳細については、各認定書とパンフレットのP21、P25の上段を確認してください。
- ※2幅厚比の制限があります。詳細は、認定書で確認してください。
- ※3角鋼管の断面積以上かつ、外径以上、厚み以上が条件となります。
- ※4角鋼管については、パンフレットに記載の認定膜厚表で確認してください。
- 注）認定仕様の詳細については、別途お問い合わせください。
試験結果

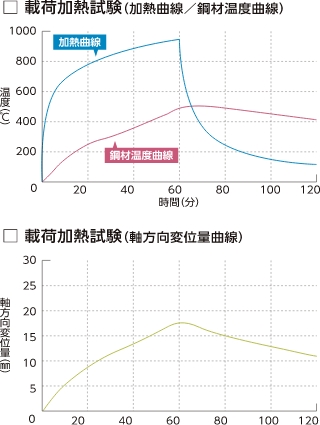

柱1時間・載荷加熱試験結果（（一財）日本建築総合試験所）
試験規格：
（一財）日本建築総合試験所、建築評定センター制定

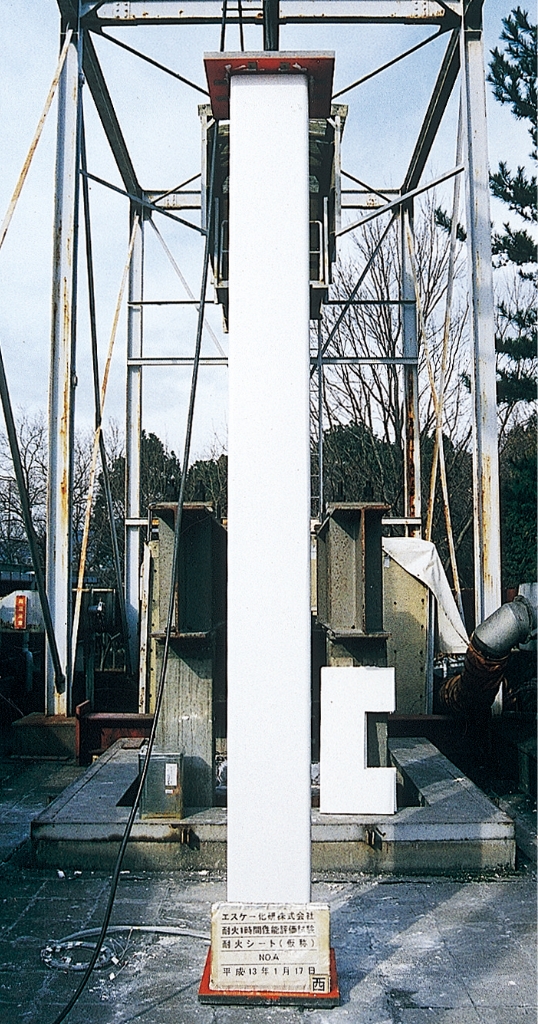

試験前

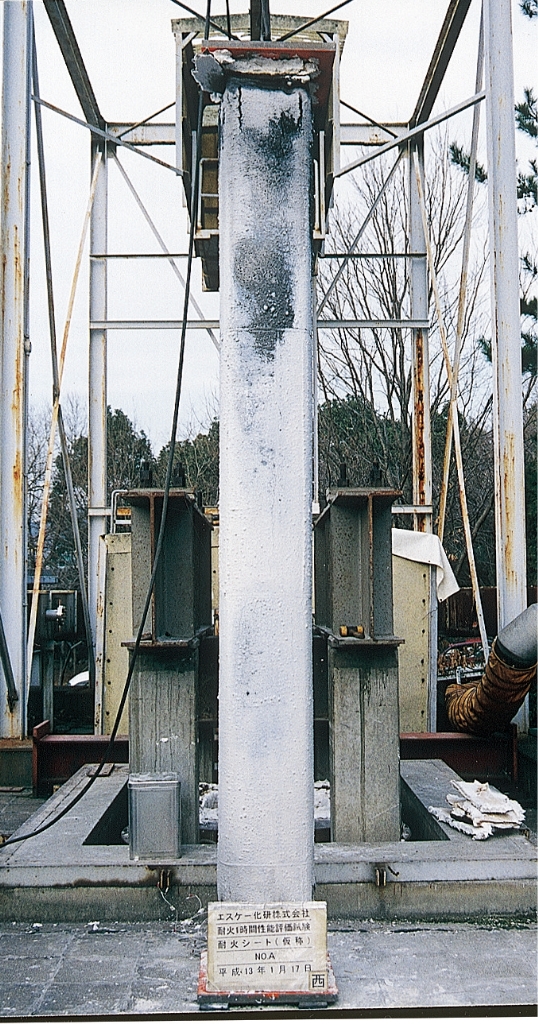

試験後
載荷加熱試験：試験体に荷重をかけながら加熱し、耐火性能を評価する方法。
